CurbAndGutterCurbRamp

貼附

貼附點位於邊溝的凸緣點、流線或路緣背面。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
插入點	指定路緣和邊溝的插入點位於「邊溝邊緣」、「流線」或「路緣背面」	GutterEdge/CurbBack/Flowline	流線
邊溝坡度方式	指定邊溝坡度輸入的方式	OutsideLaneSlope/InsideLaneSlope/FixedSlope/UseDepth	FixedSlope
邊溝坡度	指定固定邊溝坡度	數字	-2.00%
邊溝坡度方向	指定將邊溝坡度方向設為向路拱或遠離路拱	遠離路拱/朝向路拱	遠離路拱
基層深度	凸緣點處的基層深度。如果無基層，則使用零。	正數	0.5 ft 0.15 m
基層延伸	基層超出路緣背面的距離。如果基層終止於路緣背面，則使用零。	正數	1 ft 0.30 m
基層坡度方式	指定使用基層圖層的「外側車道」超高坡度，還是設定一個數字百分比坡度值	外側車道坡度/內側車道坡度/固定坡度	外側車道坡度
基層百分比坡度	基層圖層的百分比坡度。如果將「使用 SE」設定為 True，則不使用該坡度。	正數	6%
標註 A	凸緣點處的邊溝深度	正數，非零	7 in 0.18 m
標註 B	從凸緣點到邊溝流線的寬度	正數，非零	30 in 0.75 m
標註 C	從凸緣點到邊溝流線的深度	正數，非零	1 in 0.025 m
標註 D	從邊溝流線到路緣頂部的路緣高度	正數，非零	6 in 0.15 m
標註 E	從邊溝流線到路緣背面的寬度	正數，非零	8 in 0.20 m
標註 F	路緣頂部的寬度	正數，非零	6 in 0.15 m
標註 G	路緣背面的高度	正數，非零	13 in 0.33 m
路緣坡道公差	設定在離定線多遠的距離內可視為找到路緣坡道目標。超過此距離的任何物件皆會視為找不到。	正數	75 ft 22 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊溝寬度	可以用於取代邊溝寬度。以下物件類型可以用作指定寬度的目標：定線、聚合線、地勢線或測量圖形。	可選
邊緣高程	可以用於取代邊溝坡度，並將路緣高程取代為縱斷面高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
路緣頂部目標	可以用於取代路緣頂部高程，並將路緣頂部高程關聯至縱斷面高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

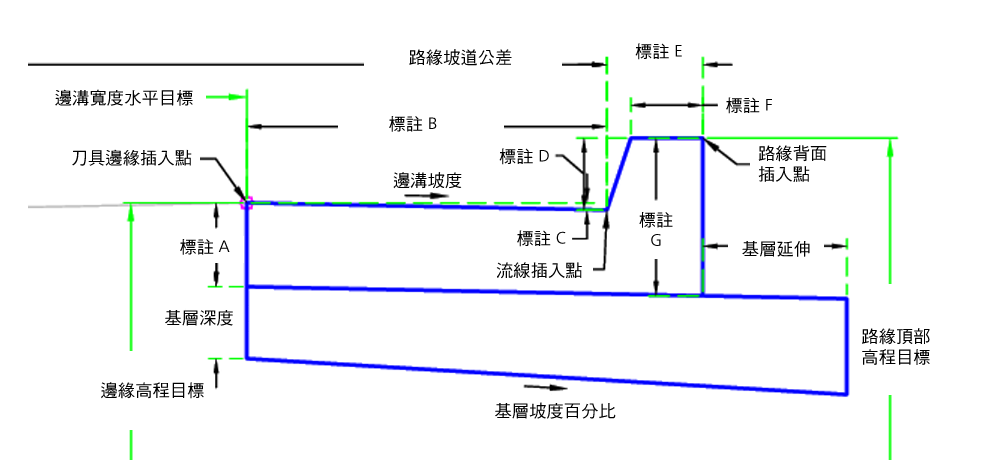

將根據輸入參數標註 (標註 A – 標註 F) 插入路緣和邊溝連接。所有標註都必須為非零的正值。如果指定非零的基層深度，則會將基層圖層插入到路緣背面，並繼續延伸「基層延伸」的寬度。基層圖層接近於路緣背面的底部，如圖中所示。

如果插入點並非路緣背面，則會依「路緣頂部目標」來調整路緣高度。調整的幅度不能超過路緣頂部高度，或是將路緣面縮減至低於零。如果超出路緣頂部高程，則會建立整面路緣。如果路緣頂部高程小於零，則會使用零值。

如果插入點並非 GutterEdge，則會在顯示邊溝邊緣目標時調整邊溝寬度與坡度。邊溝坡度和高程目標可能必須為非標準，以符合存取需求。

此次組合可建置路緣和邊溝的造型，貼附點位於 (a) 邊溝 (或邊緣) 的內側邊緣、(b) 路緣背面，或 (c) 流線。為路緣面指定一個數值小的固定寬度，使其為非垂直面。

配置模式作業

在配置模式中，此次組合會根據指定的輸入參數來顯示路緣和邊溝元件。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。

點、連接或造型	代碼	描述
P1	Flange	邊溝的凸緣點
P2	Flowline_Gutter	邊溝流線點
P3	TopCurb	路緣頂部
P4	BackCurb	路緣背面
L1-L3	Top、Curb	路緣和邊溝上的完工整地地形
L9	SubBase, Datum
S1	Curb	路緣和邊溝混凝土區域
S2	SubBase
