標準邊坡

此次組合透過使用者定義的坡度規劃 (例如用於挖方和填方條件的平坦、中等和最大坡度) 來建立廊道側邊坡連接。

此次組合可在挖方條件下建立 V 型溝渠或平底溝渠，並包含選項以包含用於陡峭填方條件的護欄加寬。

如果需要將廊道模型保留為未完成狀態，則可以省略最終邊坡連接。例如，為了使毗鄰地產上的整地地形可以關聯到未完成道路上的鉸接點，可能要這樣做。

您還可以為邊坡和其他連接 (「所有連接」、「邊坡連接」、「僅填方連接」和「無」) 指定可選有襯套的材料。

貼附

此次組合通常貼附在道路外側邊緣 (例如路肩邊緣、人行道背面或路緣背面) 處使用的次組合。根據條件的不同，貼附點位於溝渠正面連接的內側邊緣、平坦或中等填方坡度的頂部或者護欄加寬連接的內側邊緣上。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
包含邊坡連接省略邊坡連接	包含或省略邊坡連接。	包含/省略	包含
平坦開挖坡度	要嘗試的第一個最平坦的集水坡度。(x : 1)	正數	6 ( : 1)
平坦挖方最大高度	允許的使用「平坦開挖坡度」的封閉連接的最大高度	數字	1.5 m 5 ft
中等開挖坡度	平坦開挖坡度連接超過「平坦挖方最大高度」時嘗試使用的開挖坡度	正數	4 ( : 1)
中等挖方最大高度	允許的使用「中等開挖坡度」的封閉連接的最大高度	數字	3 m 10 ft
陡峭開挖坡度	中等開挖坡度連接超過「中等挖方最大高度」時使用的開挖坡度	正數	2 ( : 1)
前坡寬度	對於挖方橫斷面，指溝渠正面連接的寬度	數字	3.6 m 12 ft
前坡坡度	溝渠正面連接的坡度 (x : 1)。永遠向下插入此連接。	正數	4 ( : 1)
溝渠寬度	溝渠底部的寬度。使用零表示 V 形溝渠。	正數	1 m 3 ft
平坦填方坡度	要嘗試的第一個最平坦的集水坡度。(x : 1)	正數	6 ( : 1)
平坦填方最大高度	允許的使用「平坦填方坡度」的封閉連接的最大高度	數字	1.5 m 5 ft
中等填方坡度	平坦填方坡度連接超過「平坦填方最大高度」時嘗試使用的填方坡度	正數	4 ( : 1)
中等填方最大高度	允許的使用「中等填方坡度」的封閉連接的最大高度	數字	3 m 10 ft
陡峭填方坡度	中等填方坡度連接超過「中等填方最大高度」時使用的填方坡度	正數	2 ( : 1)
護欄寬度	使用「陡峭填方坡度」的填方坡度的護欄加寬連接的寬度。使用零表示無護欄加寬。	正數	0.6 m 2 ft
護欄百分比坡度	護欄加寬連接的百分比坡度	數字	-2 (%)
包含護欄省略護欄	如果為「包含」，則在護欄加寬時插入護欄結構。如果為「省略」，則不插入護欄結構。	包含/省略	省略
到標柱的寬度	如果包含護欄，則為從貼附點到護欄標柱內側邊緣的寬度。	數字	0.3 m 1 ft
捨入選項	指定在集水點處捨入邊坡連接	字串	無
捨入方式	指定捨入所使用的參數	字串	長度
捨入參數	指定長度或半徑的值	正數	1.500 ft
捨入嵌合	指定捨入連接 (最多 10 個連接) 上間斷點的數目	正數	6
放置有襯套的材料	指定沿邊坡連接放置可選材料襯套。您可以選擇「所有連接」、「邊坡連接」、「僅填方連接」和「無」。	字串	無
坡度限制 1	指定放置關聯材料襯套的坡度限制	坡度	1 : 1
材料 1 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	12 英吋
材料 1 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 2	指定放置關聯材料襯套的坡度限制	坡度	2 : 1
材料 2 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	6 英吋
材料 2 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	拋石
坡度限制 3	指定放置關聯材料襯套的坡度限制	坡度	4 : 1
材料 3 厚度	指定有襯套材料的厚度。將互垂於連接測量此厚度。	正數	4 英吋
材料 3 名稱	指定適用於沿整地連接放置的襯套材料名稱	字串	播草

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需

輸出參數

參數	描述	類型
邊坡偏移	邊坡點的偏移	數字
邊坡高程	邊坡點的高程	數字

行為

此次組合使用以下步驟確定套用哪個條件：

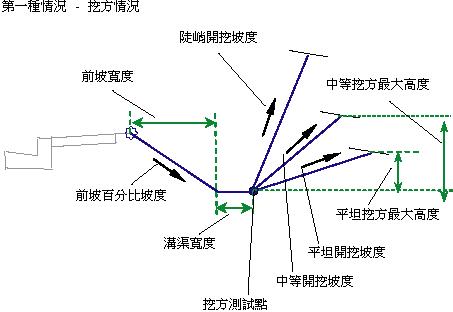

使用「前坡寬度」、「前坡坡度」和「溝渠寬度」參數來計算挖方測試點的位置 (請參閱圖)。
如果前坡坡度或溝渠底部的任何部分處於挖方中，將按如下所述將該橫斷面作為挖方橫斷面進行計算：

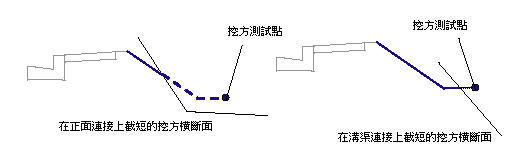

- 如果挖方測試點位於目標地形之上，會將前坡連接或溝渠底部從其與自挖方到填方的地形的相交處截短，否則：
- 如果將「包含邊坡連接」設定為「省略」，則不會計算任何邊坡連接。
- 使用「平坦開挖坡度」值計算到目標地形的截斷點。

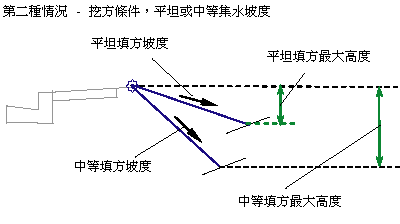

- 如果平坦開挖坡度的高度超過了「平坦挖方最大高度」，則使用「中等開挖坡度」值重新計算到目標地形的截斷點。
- 如果中等開挖坡度的高度超過了「中等挖方最大高度」，則使用「陡峭開挖坡度」值重新計算到目標地形的截斷點。
如果前坡連接或溝渠底部的任何部分都不在目標地形之下，將按如下所述將該橫斷面作為填方橫斷面進行計算：
- 使用「平坦填方坡度」值計算到目標地形的截斷點。
- 如果平坦填方坡度的高度超過了「平坦填方最大高度」，則使用「中等填方坡度」值重新計算到目標地形的截斷點。

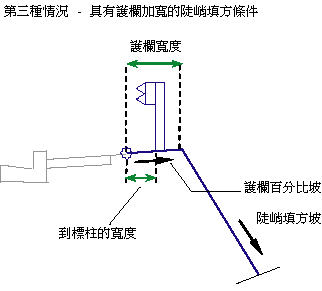

- 如果中等填方坡度的高度超過了「中等填方最大高度」，則使用「護欄寬度」和「護欄百分比坡度」參數將護欄加寬連接加入到組合中 (除非「護欄寬度」為零)。使用「陡峭填方坡度」值從護欄加寬連接的外側邊緣重新計算到目標地形的截斷點。
- 如果「包含邊坡連接」為 True，則會將平坦、中等或陡峭填方坡度連接加入到組合中。

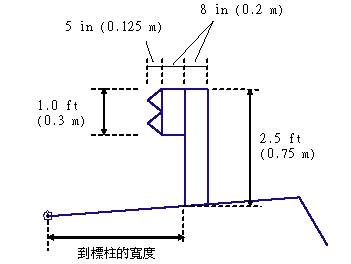

可將護欄結構套用至符合使用陡峭填方坡度準則的填方橫斷面。如果符合此準則，「護欄寬度」不為零且「包含護欄」設定為 True，則將在樁號處繪製護欄結構。護欄結構的標註是固定的，如下圖所示。

如其他邊坡次組合一樣，此次組合還可以讓您加入有襯套的材料。您可以指定三個坡度範圍。如果連接的坡度不超過指定的坡度值，則套用材料類型 1。如果連接的坡度介於坡度 1 和坡度 2 之間，則套用材料類型 2。同樣，如果連接的坡度介於坡度 2 和坡度 3 的值之間，則套用材料 3。如果連接坡度較坡度限制 3 平坦，則不套用任何材料。

如果將有襯套的材料加入至次組合中，則會以指定厚度將平行連接加入至邊坡連接中。將互垂於連接測量此厚度參數 (例如，材料 1 厚度)。以 Datum 對底部水平連接進行編碼；以 Top 對邊坡連接進行編碼。透過材料名稱對由這些材料圍成的造型進行編碼。

註:

在 Civil 3D 2010 和舊版中，均垂直測量「材料厚度」參數。在 Civil 3D 2011 和更高版中，將互垂於連接測量此參數。因此，如果在 Civil 3D 2011 或更高版中開啟包含這些在 Civil 3D 2010 或舊版中所建立次組合的圖面，然後重新建置廊道，則會變更此參數以反映新行為。並且還將更新使用此次組合的所有體積報告以反映新行為。

配置模式作業

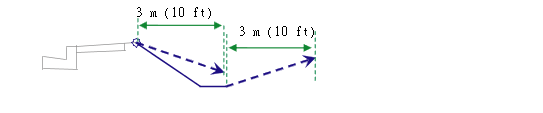

在配置模式中，此次組合將同時展示開挖平坦坡度和填方平坦坡度條件。邊坡連接向外水平延伸 3 公尺或 10 英呎的距離並以虛線展示，終止於向外指向的箭頭。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

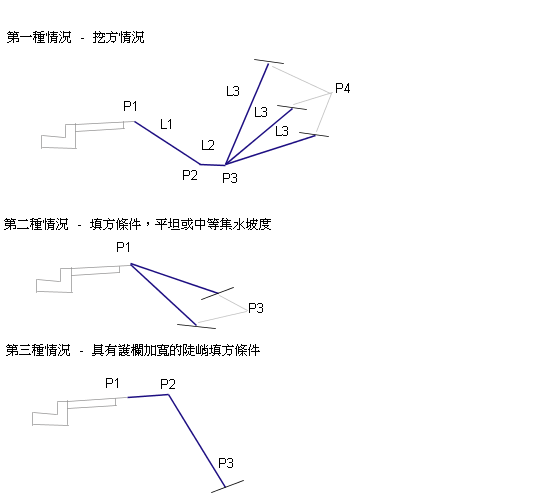

點、連接或造型	字碼	描述
P1	Hinge Hinge_Fill	標準填方條件的鉸接點
P2	Hinge Hinge_Fill	具有護欄加寬的填方條件的鉸接點
P2	Ditch_In	溝渠底部的內側邊緣 (僅限於挖方情況)
P3	Ditch_Out Hinge Hinge_Cut	溝渠底部的外側邊緣 (僅限於挖方情況)
P3	Daylight Daylight_Fill	填方坡度樁點 (僅填方條件)
P4	Daylight Daylight_Cut	開挖坡度樁點 (僅挖方條件)
所有連接	Top Datum	此次組合加入的所有連接，護欄結構連接除外。
護欄點	無	未為護欄結構 (如果包含) 上的點指定任何代碼。
護欄連接	Guardrail	組成護欄結構 (如果包含) 的所有連接。
L3	Top Datum Daylight Daylight_Cut	挖方橫斷面的邊坡連接
填方邊坡連接	Top Datum Daylight Daylight_Fill	填方橫斷面的邊坡連接
