Dual_RailPlatform 次組合包含雙軌月台的常用圖層，例如牆、混凝土底座、人行道、沙床和基礎。
貼附
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| BackEdge 代碼 | 指定要分配給「月台背面邊緣地勢線」連接的代碼清單。 | 以逗號分隔的字串 | BackEdge |
| 側 | 指定要將次組合放置在哪一側。 | 左/右 | 右 |
| 牆連接代碼 | 要指定給牆連接的一系列代碼 | 以逗號分隔的字串 | Wall |
| 混凝土底座高度 | 牆上方的混凝土底座高度 | 正數 |
0.2 ft 0.06 m |
| 混凝土底座連接代碼 | 要指定給混凝土底座連接的一系列代碼 | 以逗號分隔的字串 | 混凝土底座 |
| 混凝土底座造型代碼 | 要指定給混凝土底座造型的一系列代碼 | 以逗號分隔的字串 | 混凝土底座 |
| 混凝土單位高度 | 混凝土底座上方混凝土單位的高度 | 正數 |
0.2 ft 0.06 m |
| 混凝土旗標連接代碼 | 要指定給混凝土旗標連接的一系列代碼 | 以逗號分隔的字串 | 混凝土旗標 |
| 混凝土單位造型代碼 | 要指定給混凝土單位造型的一系列代碼 | 以逗號分隔的字串 | 混凝土單位 |
| 混凝土旗標造型代碼 | 要指定給混凝土旗標造型的一系列代碼 | 以逗號分隔的字串 | 混凝土旗標 |
| 混凝土旗標高度 | 混凝土單位上方混凝土旗標的高度 | 正數 |
0.12 ft 0.04 m |
| 混凝土旗標寬度 | 混凝土單位上方混凝土旗標的寬度 | 正數 |
0.7 ft 0.21 m |
| 混凝土單位連接代碼 | 要指定給混凝土單位連接的一系列代碼 | 以逗號分隔的字串 | 混凝土單位 |
| 沙床深度 | 混凝土單位和混凝土旗標之間沙的深度 | 正數 |
0.07 ft 0.02 m |
| 沙床造型代碼 | 要指定給沙床造型的一系列代碼 | 以逗號分隔的字串 | 沙 |
| 牆造型代碼 | 要指定給牆造型的一系列代碼 | 以逗號分隔的字串 | Wall |
| 沙床造型連接代碼 | 要指定給沙床連接的一系列代碼 | 以逗號分隔的字串 | 沙 |
| 混凝土底座造型代碼 | 要指定給混凝土底座造型的一系列代碼 | 以逗號分隔的字串 | 混凝土底座 |
| 人行道造型代碼 | 要指定給人行道造型的一系列代碼 | 以逗號分隔的字串 | 人行道 |
| 基礎偏移 | 混凝土牆至基礎的距離 | 數字 |
0.1 ft 0.03 m |
| 基礎深度 | 軌道月台的深度 | 正數 |
0.556 ft 0.17 m |
| 基礎造型代碼 | 要指定給基礎造型的一系列代碼 | 以逗號分隔的字串 | 基礎 |
| 懸垂 | 軌道月台距兩側混凝土牆的距離 | 數字 |
0.512 ft 0.156 m |
| 基礎連接代碼 | 要指定給基礎連接的一系列代碼 | 以逗號分隔的字串 | 基礎 |
| 基礎底部高度 | 基礎底部的高度。 | 正數 |
1.05 ft 0.32 m |
| 基礎背面寬度 | 基礎背面的寬度 | 正數 |
1.65 ft 0.5 m |
| 人行道連接代碼 | 要指定給人行道連接的一系列代碼 | 以逗號分隔的字串 | 人行道 |
| 沙基礎墊層深度 | 軌道月台下沙基礎墊層的深度 | 正數 |
0.1 ft 0.03 m |
| 沙基礎墊層造型代碼 | 要指定給沙基礎墊層造型的一系列代碼 | 以逗號分隔的字串 | 沙基礎墊層 |
| 側 | 指定要將次組合放置在哪一側。 | 左/右 | 右 |
| 從主要中心線起算的次要軌道中心線高程 | 如果目標未設定，此值會視主要軌道中心線來設定相對的次要軌道中心線高程。 | 數字 |
0 Ft 0 m |
| 從自主要軌道中心線起算的次要軌道中心線偏移 | 從主要軌道中心線到次要軌道中心線的距離。 | 數字 |
10 Ft 3.048 m |
| 月台邊緣地勢線代碼 | 要指定給月台邊緣地勢線連接的代碼清單 | 以逗號分隔的字串 | PlatformEdge |
| 軌道左側上方的月台高度 | 調整「軌道頂部」上方的月台高程 (次組合原點) | 數字 |
2 ft 0.6096 m |
| 軌道右側上方的月台高度 | 調整「軌道頂部」上方的月台高程 (次組合原點) | 數字 |
2 ft 0.6096 m |
目標參數
| 參數 | 描述 | 狀態 |
|---|---|---|
| PlatformLeftEdgeOffset | 從主要軌道中心線開始的月台偏移 | 可選 |
| SecondaryRailCLElev | 次要軌道升高 | 可選 |
| PlatformRightEdgeOffset | 從次要軌道中心線開始的月台偏移 | 可選 |
| SecondaryRailCL | 從主要軌道開始的次要軌道偏移 | 可選 |
| PlatformLeftElevation | 軌道上方的月台左側高度 | 可選 |
| PlatformRightElevation | 軌道上方的月台右側高度 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合提供了一個軌道月台，可在寬度可變的兩個不同軌道定線以及坡度可變的縱斷面之間連接。將月台次組合插入點放置在主要軌道的中心線定線和縱斷面上，並設定上述的輸入參數與「次要軌道」目標參數，藉以調整行為。會提供其他目標參數，以控制月台偏移與高程，取代月台輸入參數。
配置模式作業
在配置模式中，此次組合可繪製雙軌月台。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。
|
點、連接或造型 |
代碼 |
描述 |
|---|---|---|

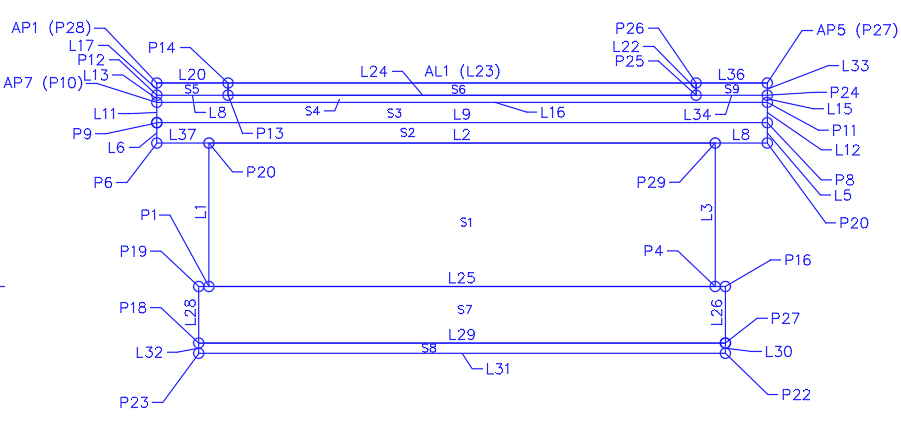

| P1 | WallBottomLeft | 牆左下 |
| P2 | WallTopLeft | 牆左上 |
| P3 | WallTopRight | 牆右上 |
| P4 | WallBottomRight | 牆右下 |
| P5 | PlinthBottomLeft | 底座左下 |
| P6 | PlinthTopLeft | 底座左上 |
| P7 | PlinthTopRight | 底座右上 |
| P8 | ConcreteUnitsTopLeft | 混凝土單位左上 |
| P9 | ConcreteUnitsTopRight | 混凝土單位右上 |
| P10 | SandBedTopLeft | 沙床左上 |
| P11 | SandBedTopRight | 沙床右上 |
| P12-P13 | PlatformEdge | 月台邊緣 |
| P14 | PlatformEdgeBottom | 月台邊緣底部 |
| P15 | 頂部，FootwayRightEdge | 人行道右邊緣 |
| P16 | FoundationRightEdge | 基礎右邊緣 |
| P17 | FoundationBottomRight | 基礎右下 |
| P18 | FoundationBottomLeft | 基礎左下 |
| P19 | FoundationEdgeLeft | 基礎左邊緣 |
| P20 | PlinthBottomRight | 底座右下 |
| P21 | SandBlindingRightTop | 沙基礎墊層右上 |
| P22 | SandBlindingRightBottom | 沙基礎墊層右下 |
| P23 | SandBlindingLeftBottom | 沙基礎墊層左下 |
| P24 | FoundationBackTopLeft | 基礎背面左上 |
| P25 | FoundationBackTopRight | 基礎背面右上 |
| L1 | WallLinkSide | 牆連接側 |
| L2 | WallLinkTop | 牆連接頂部 |
| L3 | WallLinkSide | 牆連接側 |
| L4 | WallLinkBottom | 牆連接底部 |
| L5 | ConcretePlinthLink | 混凝土底座連接 |
| L6 | ConcretePlinthLinkTop | 混凝土底座連接頂部 |
| L7 | ConcretePlinthLink | 混凝土底座連接 |
| L8 | ConcretePlinthLinkBottom | 混凝土底座連接底部 |
| L9 | ConcreteUnitLink | 混凝土單位連結 |
| L10 | ConcreteUnitLinkTop | 混凝土單位連接頂部 |
| L11 | ConcreteUnitLink | 混凝土單位連結 |
| L12 | ConcreteUnitLinkBottom | 混凝土單位連接底部 |
| L13 | SandBedBottomLeft | 沙床左下 |
| L14 | SandBedLinkTop | 沙床連接頂部 |
| L15 | SandBedBottomRight | 沙床右下 |
| L16 | SandBedLinkBottom | 沙床連接底部 |
| L17 | ConcreteFlagLink | 混凝土旗標連接 |
| L18 | ConcreteFlagLink，頂部 | ConcreteFlagLink，頂部 |
| L19-L20 | ConcreteFlagLink | 混凝土旗標連接 |
| L21 | 人行道，頂部 | 人行道 |
| L22 | FootwayLink | 人行道連結 |
| L23 | FootwayLinkBottom | 人行道連接底部 |
| L24 | FootwayLink | 人行道連結 |
| L25-L28 | FoundationLink | 基礎連接 |
| L29 | SandBlindingTop | 沙基礎墊層頂部 |
| L30、L32 | SandBlinding | 沙基礎墊層 |
| L31 | SandBlindingBottom | 沙基礎墊層底部 |
| L33、L35 | FoundationBack | 基礎背面 |
| L34 | FoundationBackTop | 基礎背面上方 |
| L36 | FoundationBackBottom | 基礎背面底部 |
| S1 | Wall | Wall |
| S2 | ConcretePlinth | 混凝土底座 |
| S3 | ConcreteUnits | 混凝土單位 |
| S4 | SandBed | 沙床 |
| S5 | ConcreteFlag | 混凝土旗標 |
| S6 | 人行道 | 人行道 |
| S7 | 基礎 | 基礎 |
| S8 | SandBlinding | 沙基礎墊層 |

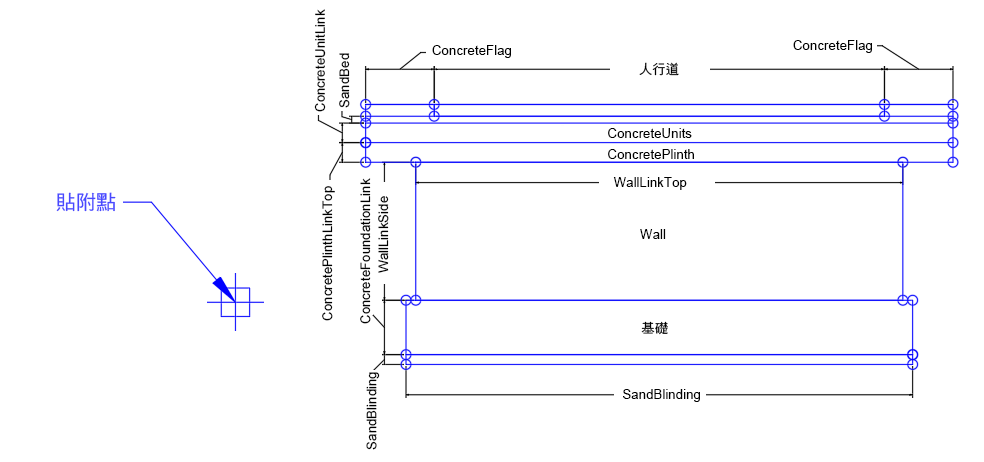

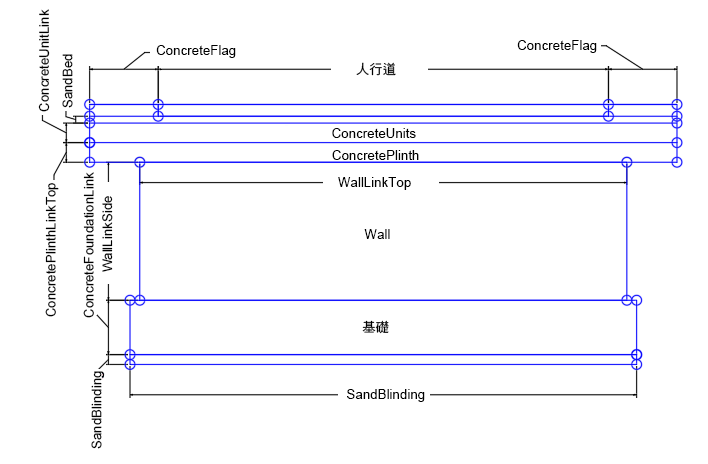

編碼圖
