基本路緣和邊溝

此次組合可在道路的內側或外側邊緣處建立簡單路緣和邊溝結構。

此次組合是一組入門次組合中的一個，用於進行簡單的道路塑型以及用於自學課程和培訓之目的。

貼附

貼附點位於邊溝的凸緣點或路緣背面。

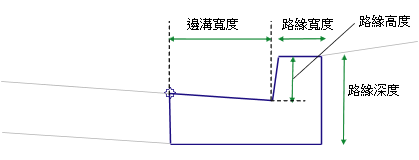

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
插入點	指定路緣和邊溝的插入點位於「邊溝邊緣」還是「路緣背面」	布林	邊溝邊緣
邊溝寬度	從邊溝凸緣到流線的寬度	正數	0.45 m 1.5 ft
邊溝百分比坡度	邊溝的百分比坡度	數字	-6%
路緣高度	從流線到路緣頂部的高度	正數	0.225 m 0.75 ft
路緣寬度	路緣頂部的寬度	正數	0.15 m 0.5 ft
路緣深度	路緣背面點處從路緣頂部到路緣底部的深度	正數	0.45 m 1.5 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

輸出參數

無。

行為

該次組合可建置在 (a) 邊溝 (或邊緣) 的內側邊緣或 (b) 路緣背面具有貼附點的簡單路緣和邊溝的造型。為路緣面指定一個數值小的固定寬度，使其為非垂直面。

配置模式作業

在配置模式中，此次組合可依輸入參數值指定的那樣繪製路緣和邊溝造型。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	代碼	描述
P1	Flange	邊溝凸緣
P2	Flowline_Gutter	邊溝流線
P3	TopCurb	路緣頂部
P4	BackCurb	路緣背面
L1、L2、L3	Top, Curb	完工整地地形上的路緣連接
L4	Datum
S1	Curb

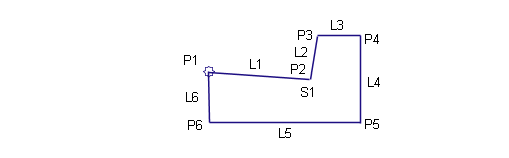

編碼圖
