VegetatedSwale 次組合會建立植生窪地以處理雨水。
貼附
貼附點位於植生窪地的中央。

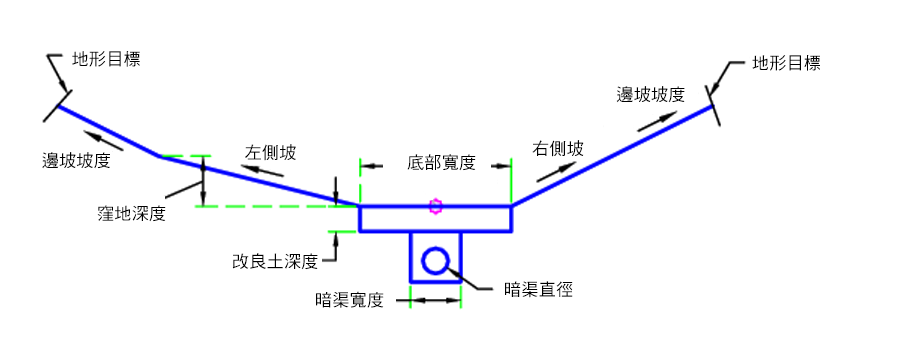

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 底部寬度 | 窪地底部寬度 | 正數 | 3 |
| 包含改良土 | 包含窪地以下的改良土 | 是/否 | 是 |
| 邊坡坡度 | 邊坡坡度 | 正數 | 2 ( : 1 ) |
| 改良土深度 | 改良土的深度 | 正數 |
0.5 ft 0.15 m |
| 暗渠直徑 | 暗渠的直徑 | 正數 |
0.5 ft 0.15 m |
| 暗渠深度 | 暗渠的深度 | 正數 |
1 ft 0.30 m |
| 暗渠寬度 | 暗渠的寬度 | 正數 |
1 ft 0.30 m |
| 包含暗渠 | 包含暗渠 | 是/否 | 是 |
| 窪地深度 | 窪地的深度 | 正數 |
1 ft 0.30 m |
| 左側坡度 | 左側坡度 | 正數 | 4 ( : 1 ) |
| 右側坡度 | 右側坡度 | 正數 | 2 ( : 1 ) |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 地形目標 | 邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
從貼附點處開始，使用輸入參數來建置窪地。如果已設定地形目標，則會找到邊坡地形 (僅適用於挖方情況)。如果將包含暗渠設為「是」，則會建置暗渠。
配置模式作業
在配置模式中，建置植生窪地。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | Flowline | 植生窪地的流線 |
| P2、P3 | Swale | 窪地的邊緣 |
| P4、P5 | Hinge | |
| P6、P7 | Daylight、Daylight_Cut | |
| P10-P13 | Underdrain | |
| P14 | Pipe_Invert | 暗渠管的仰拱 |
| L1 - L4 | Swale、Top | 窪地部 |
| L5、L6 | Daylight、Daylight_Cut | |
| L9 | AmendedSoil、Datum | 改良土底部 |
| L14 | Underdrain、Datum | 暗渠的底部 |
| S1 | AmendedSoil | |
| S2 | Underdrain |

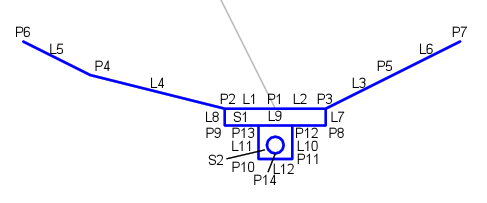

編碼圖
