拋物線形車道

此次組合可為位於車道左右兩側邊緣之間的城市拋物線形車道建立完工整地地形、鋪面和基層的斷面表現法。

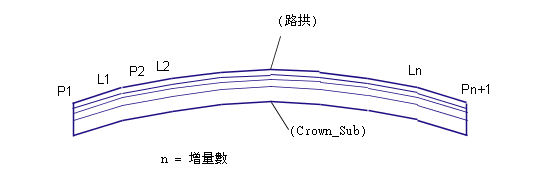

透過一系列短直線連接模擬拋物線造型。不對行巷道套用任何超高。鋪面結構遵循《Autodesk Civil 3D 說明》中「鋪路橫斷面上的鋪面結構」中所述的標準。

貼附

貼附點位於完工整地地形地面上的道路路拱處。此元件關於貼附點對稱。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
路拱高度	從基線中心點到道路路拱的高度	正數	0.10 m 0.3333 ft
寬度	從左側車道邊緣到右側車道邊緣的道路寬度	正數	7.2 m 24.0 ft
鋪路 1 深度	完工整地地形和鋪路 1 地形之間的深度 (零表示忽略)	數值 (非負數)	0.025 m 0.083 ft
鋪路 2 深度	鋪路 1 地形和鋪路 2 地形之間的深度 (零表示忽略)	數值 (非負數)	0.025 m 0.083 ft
基準深度	鋪路 2 地形和基準地形之間的深度 (零表示忽略)	數值 (非負數)	0.100 m 0.333 ft
基層深度	基準地形和基層地形之間的深度 (零表示忽略)	數值 (非負數)	0.300 m 1.0 ft
百分比坡度	從左側車道邊緣到右側車道邊緣的基線百分比坡度	數字	0 (%)
增量數目	用於模擬拋物線造型的直線增量數目	正偶數	8

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

輸出參數

無。

行為

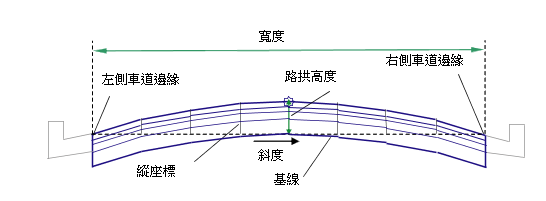

透過從貼附點減去「路拱高度」來計算基線的中心，並且透過圍繞貼附點對稱套用「寬度」和「坡度」來計算左側車道邊緣和右側車道邊緣。在基線上的偶數間隔處計算拋物線的縱座標，並加入直線連接以連接縱座標點。從指定深度為鋪路 1、鋪路 2、基準和基層地面插入平行地形。

配置模式作業

在配置模式中，此次組合顯示根據指定輸入參數計算出的車道連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
	ETW	完工整地地形上的外側車道邊緣
	ETW_Pave1	基準地形上的外側車道邊緣
	ETW_Pave2	基層上的外側車道邊緣
	Crown	完工整地地形上的路拱點
	Crown_Pave1	鋪路 1 上的路拱點
	Crown_Pave2	鋪路 2 上的路拱點
	Crown_Base	基準上的路拱點
	Crown_Sub	基層上的路拱點
	Top Pave	完工整地地形
	Pave1	鋪路 1 地形
	Pave2	鋪路 2 地形
	Base	基準地形
	SubBase Datum	基層地形
S1	Pave1	完工整地地形與鋪路 1 之間的區域
S2	Pave2	鋪路 1 與鋪路 2 之間的區域
S3	Base	鋪路 2 與基準之間的區域
S4	SubBase	基準和基層之間的區域

編碼圖
