ShoulderBacking 次組合會插入連接和造型，以建立造型表示出路肩背面。
貼附
貼附點位於路肩背面的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

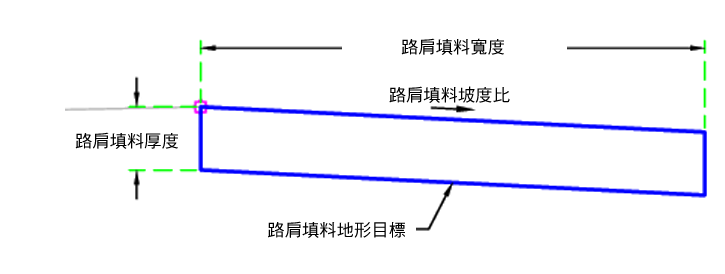

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 路肩填料寬度 | 路肩背面的寬度 | 正數 |
2 ft 0.6 m |
| 路肩背面的坡度比 | 路肩背面的坡度比 | 數字 | -5% |
| 路肩背面的厚度 | 路肩背面的厚度 | 正數 |
0.25 ft 0.08m |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
| 路肩背面地形 | 邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。 | 可選 |
執行時間邏輯指定
無。
輸出參數
無。
行為
在貼附點設定初始點。自輸入參數建構初始路肩背面側邊和頂部。根據目標地形檢查抵部內側與外側點高程，以確定該點是位於挖方情況還是填方情況中。如果同時位於以上兩種情況，則會以符合的頂部連接坡度比來建立底部連接。
如果位於填方，則會將路肩背面底部延伸至地形目標。
配置模式作業
在配置模式中，此次組合會使用輸入參數繪製路肩背面。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1、P2 | Backing | 路肩背面 |
| P3、P4 | Backing_Sub | 路肩背面的底部 |
| L1 | Top、Backing | 路肩背面的頂部 |
| L3 | Datum | 路肩背面的底部 |
| S1 | Backing | 路肩背面區域 |

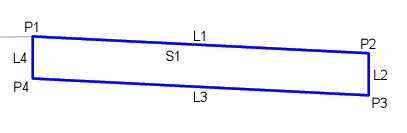

編碼圖
