ValleyGutter

ValleyGutter 次組合是混凝土拱形屋谷簷槽。您可以透過選取預先定義的幾何圖形來定義寬度與曲率。

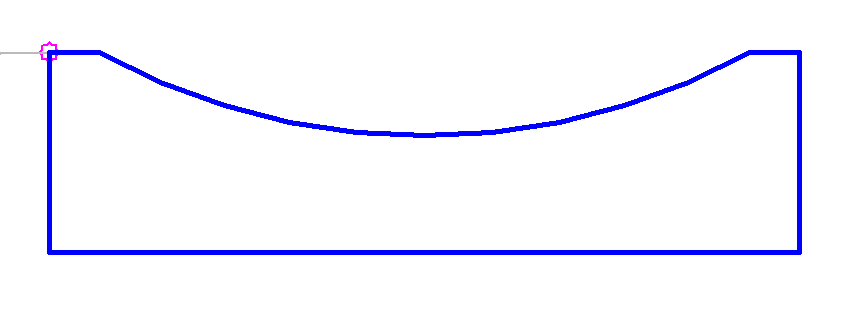

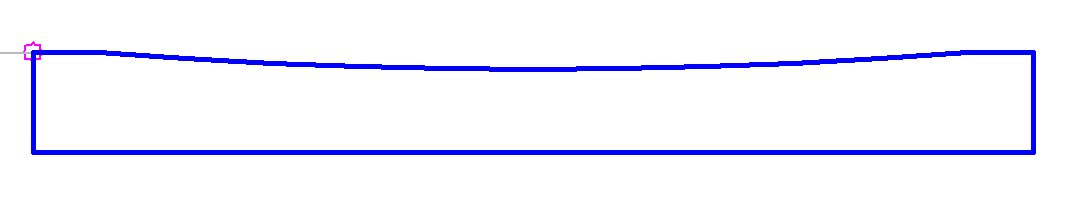

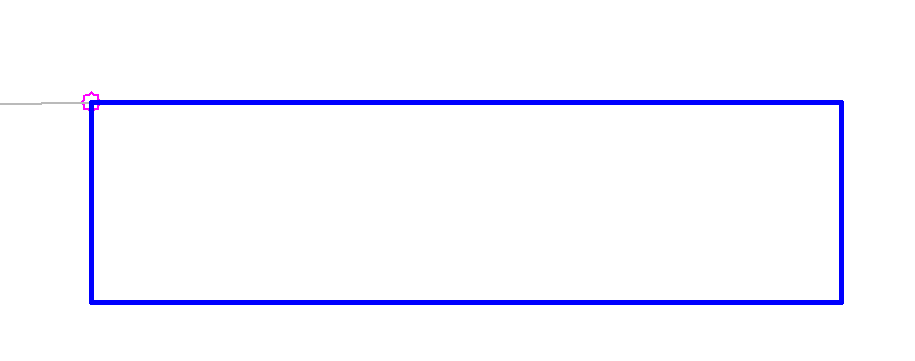

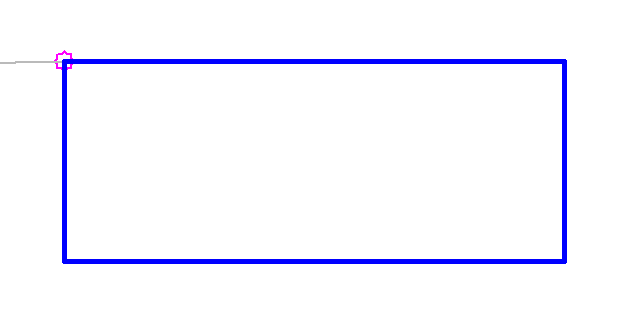

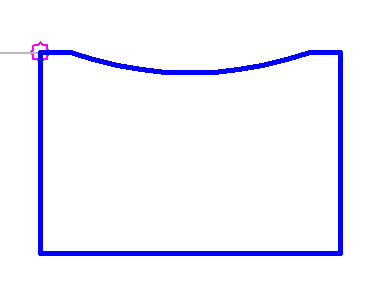

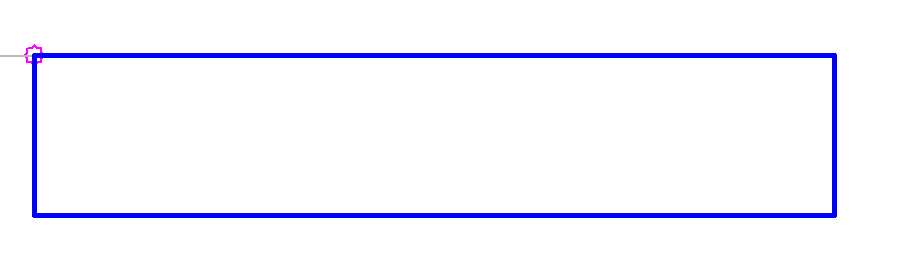

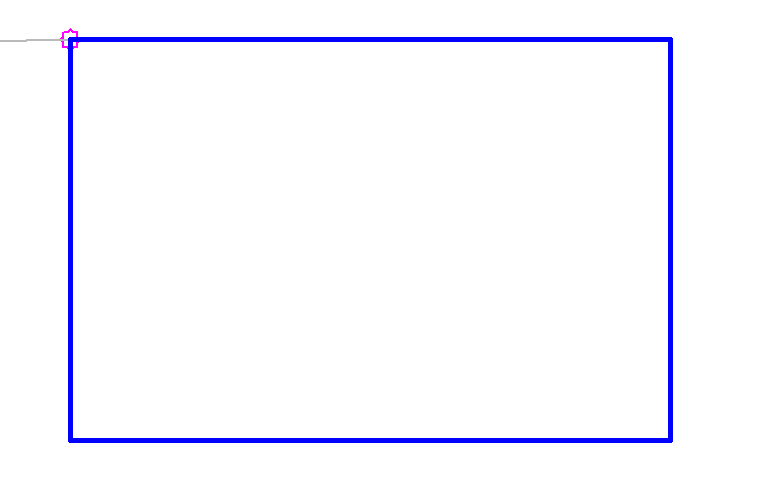

情況 IIA1：

情況 IIB1：

情況 IIC1：

情況 IID1：

情況 IIE1：

情況 IIA2：

情況 IIB2：

情況 IIE2：

情況 IID2：

貼附

貼附點位於屋谷簷槽的內側點上。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
基準面連接代碼	要指定給形成連接的一系列代碼。	以逗號分隔的字串	形成
頂部連接代碼	要指定給頂部連接的一系列代碼。	以逗號分隔的字串	Top
造型代碼	要為由此次組合形成的造型 (如果有) 指定的造型代碼的清單。	以逗號分隔的字串	區帶
區帶類型	指定屋谷簷槽的造型。	IIA1、IIB1、IIC1、IID1、IIE1、IIA2、IIB2、IIE2、IID2	IIA2

目標參數

無。

執行時間邏輯指定

無。

輸出參數

無。

行為

此次組合將插入輸入參數中指定的屋谷簷槽造型。所有標註均在次組合中設定。

配置模式作業

在配置模式中，此次組合將顯示組成所選屋谷簷槽類型的連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	頂部，鉸接
P2、P3、P8、P9	Datum
P4、P7、P10	Top
L1、L3、L8、L10	混凝土，基準面
L2、L9	Datum
L4、L5、L11	Top
S1、S2	ValleyGutter

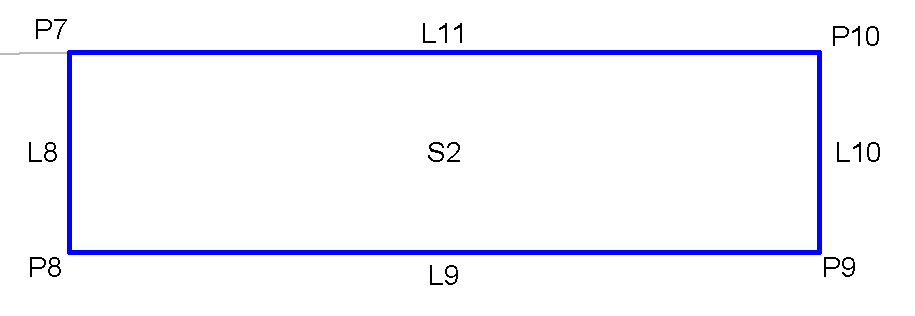

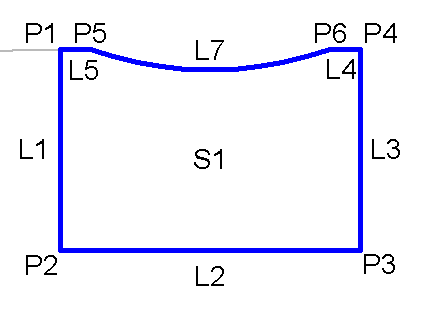

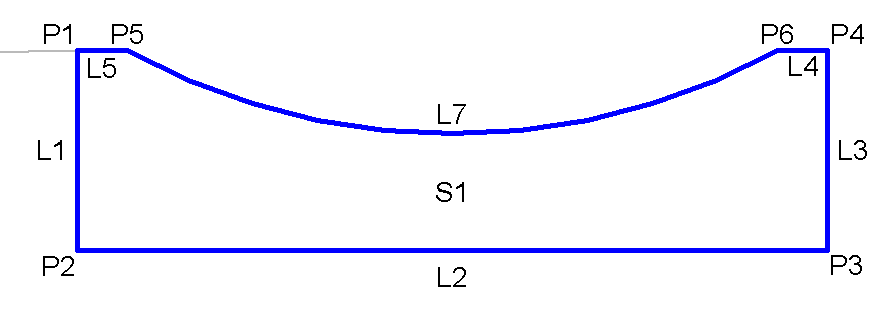

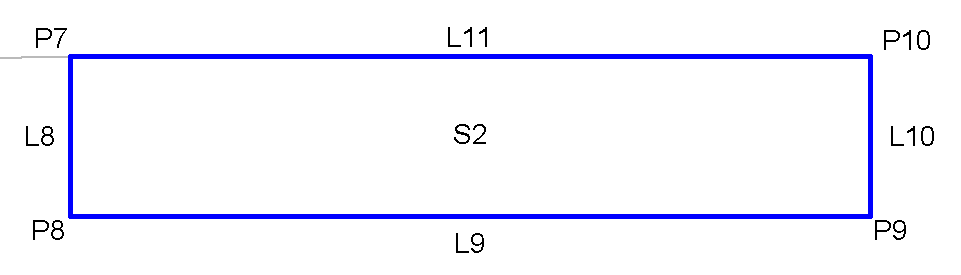

編碼圖

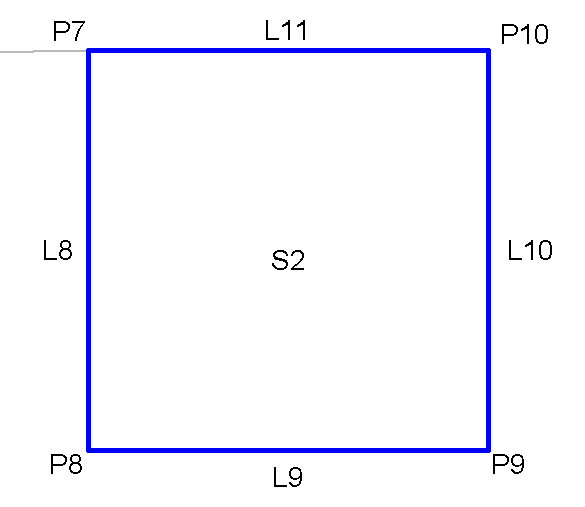

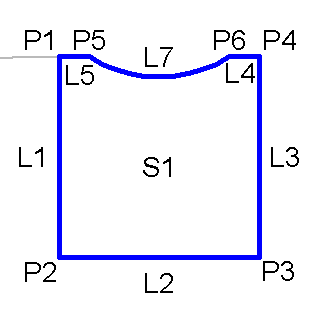

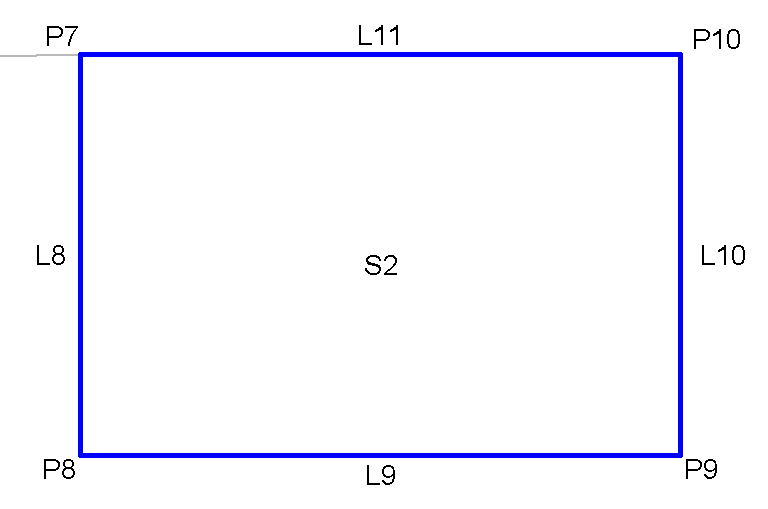

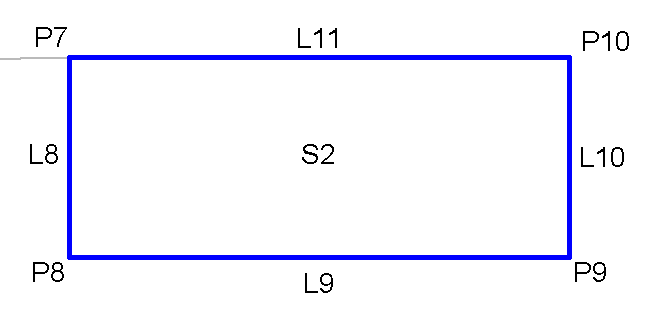

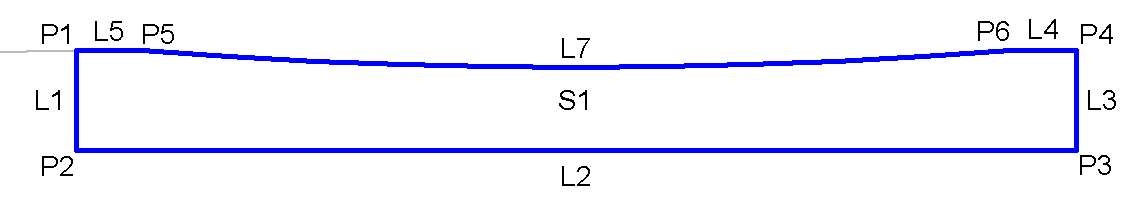

情況 IIA1：

情況 IIB1：

情況 IIC1：

情況 IID1：

情況 IIE1：

情況 IIA2：

情況 IIB2：

情況 IIE2：

情況 IID2：
