此 EvenSlopeDitch 次組合可建立溝渠，以加入到組合左側或右側。
貼附
貼附點位於第一個連接的內側邊緣上。

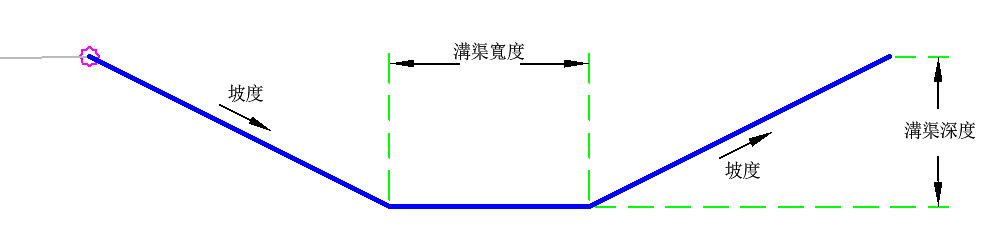

輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定要將次組合放置在哪一側。 | 左/右 |
右 |
|
溝渠深度 |
從貼附點至前坡連接底部的溝渠底部深度。 | 正數 |
3 ft 1 m |
|
坡度 |
溝渠兩側的坡度。 | 正數 |
2 (: 1) |
|
溝渠寬度 |
溝渠的寬度。 | 正數 |
2 ft 0.6 m |
目標參數
無。
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合可使用輸入參數建置溝渠的造型。
配置模式作業
在配置模式中，此次組合將顯示使用輸入參數組成溝渠的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P1 | 鉸接，頂部 | 鉸接點 |
| P2 | Ditch_In，Bottom_Ditch | 溝渠的內側底部 |
| P3 | Ditch_Out，Bottom_Ditch | 溝渠的外側底部 |
| P4 | Hinge | |
| L1 | 頂部，基準面，溝渠，前坡，坡度 | 前坡 |
| L2 | 頂部，基準面，溝渠 | 溝渠底部 |
| L3 | 頂部，基準面，溝渠，後坡 | 後坡 |

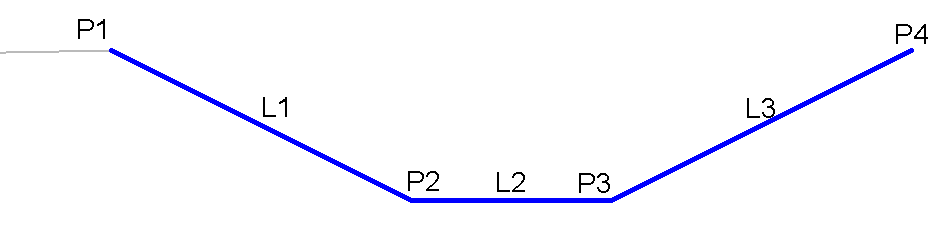

編碼圖
