練習 3：將遮罩套用至定線

在本練習中，您將從視圖中隱藏部份定線。

當您將遮罩套用至部份定線時，將不會繪製定線子圖元、標示及標識點。這些項目仍然存在，但會在視圖中隱藏。

本功能在處理交點時相當實用。在許多情況下，您並不需要看見通過交點的定線幾何圖形。在本練習中，您將會遮罩住部份通過交點的偏移定線。

本練習上接〈練習 2：掣點編輯定線〉。

指定欲遮罩的定線樁號

1. 開啟 Align-5.dwg，其位於自學課程圖面資料夾。

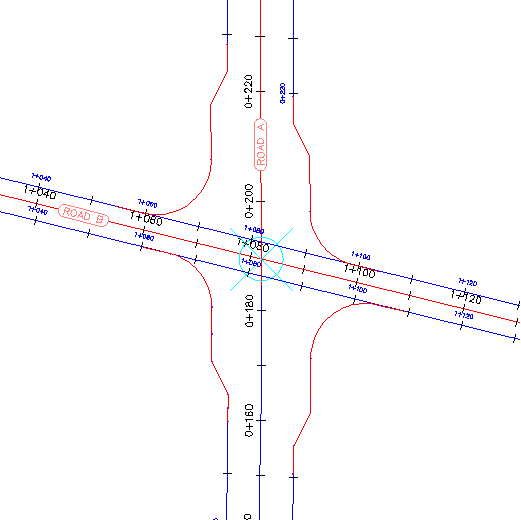

   圖面包含一個四向的交點。請注意，在交叉區域中將不會顯示沿著 Road A 的偏移定線。每一條定線都會有一個遮罩套用至通過交點的區域。在下列步驟中，您會將遮罩套用至沿著 Road B 的偏移定線。


2. 選取 Road B 北側的偏移定線。
3. 按一下「偏移定線」頁籤 「修改」面板 「定線性質」下拉式功能表 「定線性質」 查找。
4. 在「定線性質」對話方塊中，按一下「遮罩」頁籤。
5. 在「遮罩」頁籤上，按一下 。

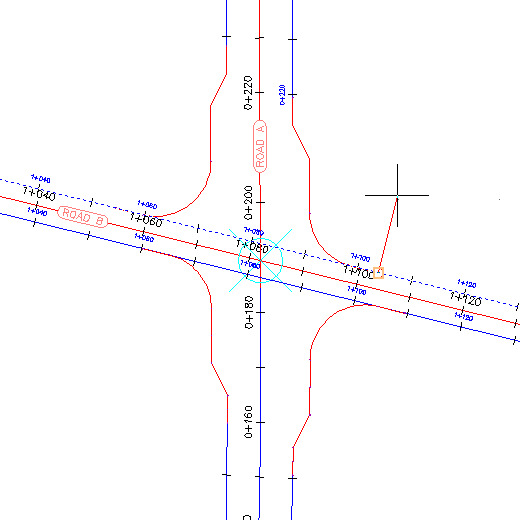

6. 在圖面中，按一下西北路緣圓角上的終點，以指定遮罩區域的起點。

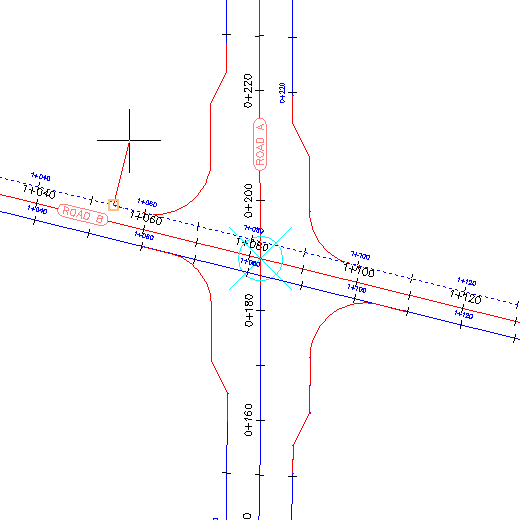

7. 按一下西北路緣圓角上的終點，以指定遮罩區域的終點。

8. 在「定線性質」對話方塊中，按一下「套用」。

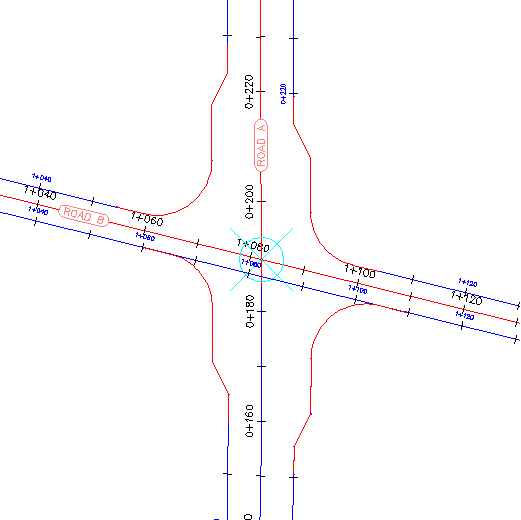

   遮罩會套用至指定的區域。



進一步探索：將遮罩套用至自東向西道路的偏移定線。

繼續學習下一個自學課程的步驟，請移至〈使用偏移定線〉。
