廊道工作流程的新增功能

瞭解廊道工作流程的增強功能。

2024.4 版新增功能

改善了編輯廊道時加入多條基準線的工作流程：

• 「建立/編輯廊道基準線」對話方塊現在變為「加入基準線」對話方塊，並包括建立廊道時可用的多個基準線選取工具。
• 已增強每個基準線列中「從圖面點選」按鈕的功能。定線點選器可以一次選取多條定線，同樣地，地勢線點選器可以在單一選取程序中選取多條地勢線。
• 在廊道編輯過程中，選取兩種類型的基準線，包括定線/縱斷面和地勢線。
• 已擴展用作基準線之地勢線的選項：依名稱、型式、圖層和工址篩選地勢線，以縮小選取範圍。
• 選取多條基准線後，您不再需要按 Shift 或 Ctrl 來進行多個修改。
• 加入沒有地勢線符合預置篩選時的警告提示。

若要取得更多資訊，請參閱〈新增基準線至廊道〉。

2024.3 版新增功能

加入對在產生廊道時建立多條基準線的支援：

• 在廊道建立期間選取多條基準線。
• 在廊道建立過程中，選取兩種類型的基準線，包括定線/縱斷面和地勢線。
• 已擴展用作基準線之地勢線的選項：依名稱、型式、圖層和工址篩選地勢線，以縮小選取範圍。
• 在廊道建立期間編輯多個基準線和組合。
  註: 編輯多個基準線和組合時，需要持續按住 Shift 鍵。
• 在廊道建立期間加入代碼集型式，以免需要在建立廊道後進行編輯。
• 在「參數」頁籤或「廊道性質」對話方塊中，變更多個組合。這允許針對相同基準線下的區域或不同基準線，對組合進行多次變更。

2024.1 版新增功能

已對廊道變化工作流程實作以下增強功能：

• 加入對跨有間隙的相鄰廊道區域建立變化的支援。
  註: 在相鄰廊道區域之間加入小間隙是一種解決方法，可確保一個樁號沒有兩個橫斷面，並確保橫斷面資料準確無誤。

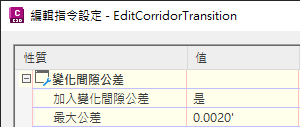

  使用新指令設定來控制間隙公差值。指定間隙公差後，您可以建立跨越廊道區域之間該公差值內間隙的變化。



  如需更多資訊，請參閱「編輯圖徵設定 - 廊道」對話方塊。

• 加入對複製和貼上變化集的支援。您可以在同一廊道中複製並貼上變化集 (可以貼到相同的基準線，也可以貼到不同的基準線)，也可以將變化集複製並貼到不同的廊道和不同的圖面中。

  在「廊道變化全覽式」遠景中，於變化或變化集上按一下右鍵，以存取複製和貼上指令。


• 新選取選項支援選取要處理的其他廊道，以及在圖面中選取基準線。


  • 使用新廊道下拉式清單選取要處理的其他廊道，同時保持「廊道變化全覽式」處於開啟狀態。
  • 使用新基準線選取按鈕可在圖面中選取基準線。基準線可以位於同一廊道或其他廊道中。
• 在「廊道變化全覽式」中選取廊道變化後，整個變化區域現在會在圖面中亮顯，而不是只有起點樁號和終點樁號會亮顯。
• 建立變化時，預設值現在會展示在指令行上。
• 將廊道變化匯出為 CSV 時，預設 CSV 檔名現在包括圖面名稱和廊道名稱。

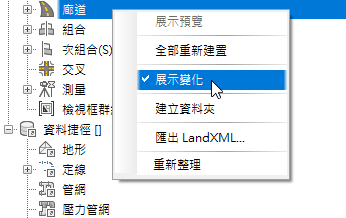

• 加入對在圖面中亮顯廊道變化的支援。在「探勘器」樹狀目錄中的「廊道」集合上按一下右鍵，然後按一下「展示變化」。此指令可讓您快速檢閱圖面中的所有變化。


  您也可以展示單一廊道的變化。若要取得更多資訊，請參閱〈在圖面中展示廊道變化的步驟〉。

  註: 在「廊道變化全覽式」遠景中工作時，為清晰起見，建議您關閉此亮顯功能，因為「廊道變化全覽式」具有其自己的亮顯功能。若要關閉亮顯，請再次選取該指令。

另請參閱〈API 增強功能〉。

2024 版新增功能

建立和編輯廊道變化的功能已增強。

• 加入經由選取次組合的 .NET 類別名稱來建立變化的功能。透過此功能，您可以使用具有不同顯示名稱，但具有相同 .NET 類別名稱的次組合，來建立變化。

  依 .NET 類別名稱選取的次組合，在廊道變化全覽式遠景中以藍色三角形標記。



  若要取得更多資訊，請參閱〈如何建立廊道變化〉。

• 加入對鎖住變化集中長度的支援，以便可以輕鬆沿基準線移動變化。若要鎖住變化集，請將游標懸停在變化集列中的「參數」欄上，以顯示鎖住圖示，然後按一下以鎖住變化集。
  鎖住變化集時，將鎖住變化集中指定的樁號範圍長度，但如果編輯了樁號值，則其位置將變更。

  • 如果編輯變化的起點樁號，則將調整終點樁號以保持變化的長度。
  • 如果編輯變化的終點樁號，則將調整起點樁號以保持變化的長度。
  • 變化集中所有其他變化的樁號也會相應地調整 (它們將沿基準線移動)，但其長度將被鎖住。
  • 匯出和匯入變化集時，會匯出和匯入鎖住性質。
• 加入對重新排列變化和變化集優先度的支援，以讓您指定變化的處理順序。當您將多個變化或變化集套用至相同的樁號範圍，並且希望其中一個具有較高的優先度時，這些選項非常有用。
  註: 變化會按照其在廊道變化全覽式遠景中的顯示順序，從上到下進行套用。清單中位置最低的變化具有最高優先度，因為它在上面的變化之後套用。
  • 您可以在變化集中上移或下移其中的列。可以選取相鄰列，並一起上移或下移。
  • 您可以在變化集清單中上移或下移變化集。可以選取相鄰的變化集，並一起上移或下移。
  選取變化列或變化集，然後按一下向上或向下箭頭，即可變更優先順序。

• 加入對從廊道變化全覽式遠景內縮放和平移至變化和變化集的支援。

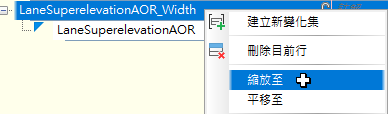

  在變化或變化集上按一下右鍵，然後按一下「縮放至」或「平移至」。


• 如果廊道變化全覽式遠景中的所需值保留為空白，則儲存格會著為粉紅色以提醒您：

  註: 如果所需值保留為空白，則變化集中的該列不會套用至廊道。
• 將變化套用至廊道時，在每個變化的起點和終點處，組合頻率會自動加入至廊道。這些頻率可在「套用組合的頻率」對話方塊中看到，現在無法從該位置刪除。
• 在「廊道參數編輯器」遠景中編輯廊道橫斷面時，與廊道變化衝突的樁號處的參數值現在為唯讀。將游標移至唯讀值上時，會顯示工具提示，通知您該值已被廊道變化取代。
• 加入了對建立變化的 API 支援。如需更多資訊，請參閱〈Autodesk Civil 3D API 中的新功能〉。
