壓力管網中的新增功能

瞭解壓力管網的增強功能。

2024.1 版新增功能

• 已改進管路編輯，以便管路不太可能從其基本管路定線分離。
• 加入在編輯管路後，當管路狀態不正確時顯示的警告訊息。
• 加入了以下功能：使用 AutoCAD MOVE 和 ROTATE 指令移動和旋轉壓力管路，而無需從其基本管路定線分離。
• 現在，在將新零件加入至管路時，會自動使用相鄰管的參考定線。
• 加入在配件和附屬設備的縱斷面視圖區帶標示中展示連接壓力管資訊的功能。

  下圖展示了為配件和附屬設備建立壓力管網區帶型式時，在「標示型式管理員」對話方塊中選取「每一項的文字」選項時顯示的對話方塊。


• 加入在縱斷面視圖區帶中交錯壓力管網標示的功能。

  在「縱斷面視圖性質」對話方塊的「區帶」頁籤上，加入壓力管網區帶，並使用「交錯標示」欄中的選項來控制標示的交錯方式。



• 加入將連接壓力管的性質集資訊加入至配件或附屬設備標示的功能。
• 管路縱斷面更新時，附屬設備現在會自動與連接管的高程對齊。
• 加入了以下功能：在連接角度發生變更時 (透過滑動 T 接頭或 Y 接頭，或透過拖曳橫向管路的第二個控制掣點)，在 T 接頭和 Y 接頭之間自動置換。
  註: 目前零件表必須包含適用的零件，才能啟用自動置換。

2024 版新增功能

• 加入以下與型式相關的增強功能：

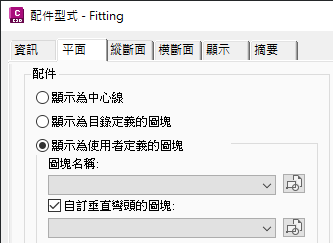

  • 加入指定使用者定義的圖塊，以在平面視圖中顯示垂直彎頭的功能。若要取得更多資訊，請參閱〈「平面」頁籤 (「配件型式」對話方塊)〉。

  • 加入在平面視圖中顯示壓力管網配件和附屬設備填充線樣式的功能。如需更多資訊，請參閱〈「顯示」頁籤 (「配件型式」對話方塊)〉和〈「顯示」頁籤 (「附屬設備型式」對話方塊)〉。
  • 在配件和附屬設備的平面視圖中，加入對使用者定義圖塊的更多比例調整選項的支援，以與縱斷面視圖中提供的選項相符。如需更多資訊，請參閱「平面」頁籤 (「配件型式」對話方塊) 和「平面」頁籤 (「附屬設備型式」對話方塊)。

• 加入以下配置行為：
  • 加入分支配件時，現在會自動考量角度。當您配置一個管路並以如下所示的角度將其貼附至另一個管路時，如果零件表中有 Y 接頭，則將加入 Y 接頭配件，而不是 T 接頭。

  • 加入分支配件的自動旋轉功能，以與分支管路對齊。下圖在縱斷面視圖中展示了貼附至分支配件的管。縱斷面視圖中的管角度變更時，配件角度也會調整。在平面視圖和縱斷面視圖中都可以看到調整。
  • 加入將一個管路連接至另一個管路上既有 T 接頭、Y 接頭或十字接頭的功能。
  • 建立新壓力管網或新管路時，在「參考定線」清單中加入了「<此管路>」選項。


    若要取得更多資訊，請參閱〈「建立壓力管網」對話方塊〉。

• 加入以下編輯行為：

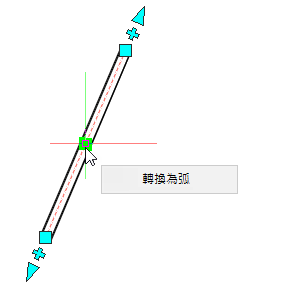

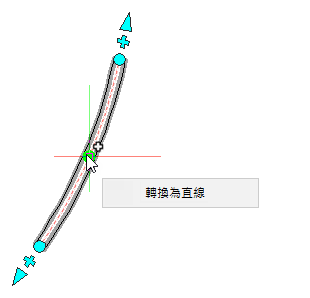

  • 加入將管路線段轉換為弧，或將弧線段轉換為直線的功能。
  • 在縱斷面視圖中，在壓力管網中的異徑管上加入了翻轉掣點。

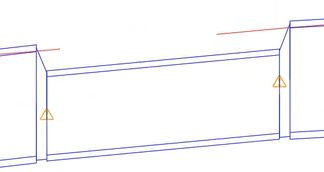

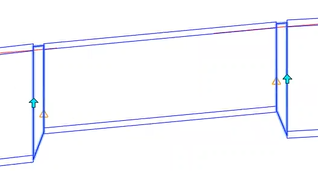

    在縱斷面視圖中翻轉異徑管之前	在縱斷面視圖中翻轉異徑管之後

  • 加入了使用「合併壓力管網」指令合併兩個壓力管網的功能。若要取得更多資訊，請參閱〈合併壓力管網的步驟〉。
• 為壓力管網資料捷徑加入以下增強功能：
  • 增強了既有的 PipeNetworkSyncMode 系統變數，使其現在可控制何時同步壓力管網零件以及重力管網零件。若要取得更多資訊，請參閱〈PipeNetworkSyncMode 系統變數〉。
