組合空間圖徵和圖面物件

AutoCAD Map 3D 工具集 軟體整合了電腦輔助設計 (CAD) 與地理資訊系統 (GIS) 資料。對資料進行處理後，您就可以在 DWG™ 檔案中維護資料、將其轉換至外部檔案，或將其移動至空間資料庫。

DWG 資料

地圖以 DWG 格式儲存。直接開啟 AutoCAD 圖面，或貼附圖面並僅在所需的物件中進行查詢。

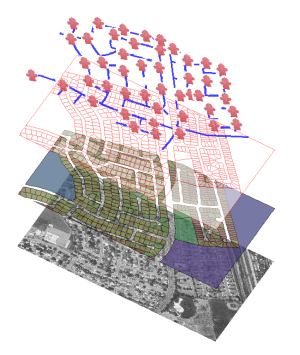

  • 將空間資料庫中的圖徵資料與 CAD 圖面中的物件、工作表中的原始幾何圖形和點陣式影像合併。
  • 圖徵和物件均會自動轉換到地圖中使用的座標系統。

空間資料

連接至要包括的資料。

  • 直接存取和編輯檔案和資料庫中的空間資料。
  • 不進行資料轉譯，就能確保資料的完整性。
  • 連接至公用的網路服務，例如 Web Map Services (WMS) 和 Web Feature Services (WFS)。

點陣式影像

加入鳥瞰相片、等高線地圖以及 DEM 地形。

  • 地理參考式影像顯示在正確的位置。
  • 地形點陣式覆蓋在高程上。

從「工作窗格」連接至資料。

  • 選取資料來源。
  • 選取要加入至地圖的圖徵類別。
  • 您加入的每個圖徵類別均會成為「顯示管理員」中的一個圖層。

「顯示管理員」 中的圖層表示此地圖連接的資料來源。 「資料表」 可讓您編輯圖層中個別項目的資訊。

匯入資料

您可以匯入資料，而不是連接至資料。匯入會中斷與來源的連接，並會向您的地圖加入資料的「快照」。如果在此之後變更了資料，則在地圖中將不會看到任何變更，除非再次匯入資料。無法在資料來源中更新匯入的資料。同樣，匯出資料時，僅匯出目前資料。到使用中資料的連接將會遺失。

匯入資料時，您可以在地圖中為其建立結構。將資料指定給圖層或物件類別。將屬性資料加入至物件資料表。指定座標系統。指定點以點、文字或圖塊的形式傳入。

您可以讀取資料、寫入資料以及在標準格式之間轉換資料。

整合資料庫資訊

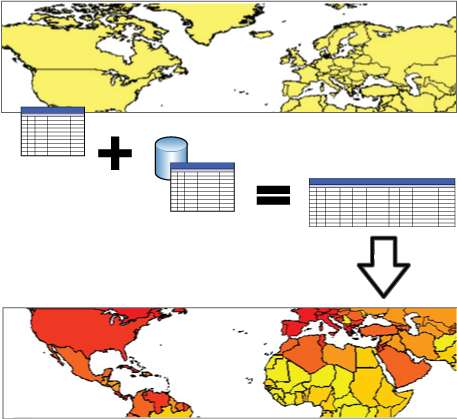

使用連結樣板將 CAD 物件關連至常用的資料庫。使用關連將空間資料關連至 ODBC 資料倉庫和資料庫。

當您將資料庫關連至某個圖徵圖層時，該圖層可以使用兩個資料倉庫中的性質來進行主題圖設定以及用於其他用途。

加入測量資料

引入從 Autodesk Civil 3D (LandXML) 匯出的點或來自 GPS 設備的 ASCII 資料。

使用「測量」頁籤來匯入和組織測量資料

加入點雲資料

從 LiDAR Aerial Survey (.LAS) 檔或 ASCII (.XYZ) 檔引入 點雲 資料。

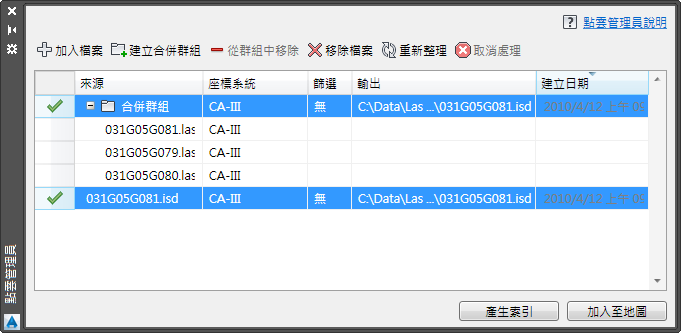

使用「點雲管理員」引入點雲資料

瞭解更多

程序

自學課程

相關主題

上層主題: AutoCAD Map 3D 工具集 功能概述
