充填預覽是如何充填零件的預分析表現法。

將射出位置置於模型上，並在「研究工作」窗格中選取「充填預覽」勾選方塊後，便會顯示「充填預覽」。您重新定位或加入射出位置時，充填預覽結果會隨時更新。

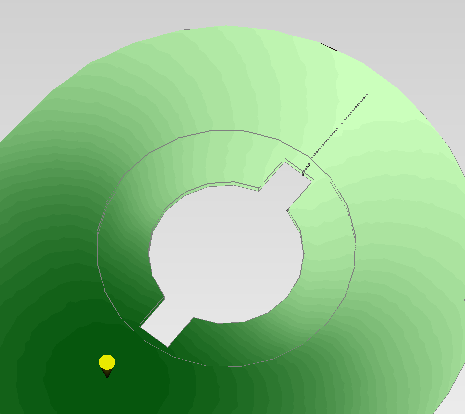

「充填預覽」顯示下列資訊：

• 充填時間的梯度表現法 - 顏色越亮，充填零件該部分的時間越晚。
• 共同表示熔接線的小黑點。

「充填預覽」僅在以下情況下可用：

• 零件以 Dual Domain 或 3D 方式塑型。
• 將成型製程設定為「熱塑型射出成型」。
• 已設定射出位置。
• 已選取「研究工作」窗格中的「充填預覽」選項。
• 尚未完成研究的分析。
• 零件無法包含流道、饋送與冷卻系統。
• 不支援多模穴模型。
• 割面無法進行充填預覽。
• 零件任何部分的絕對厚度必須大於 0.1mm。

注意事項： 充填預覽不會偵測到短射；請執行充填分析來確定此結果。

使用此結果

可以新增及調整射出位置，並可即時評估對於這些選擇的影響。在啟動分析之前對熔接線位置與可能過度保壓取得快速反饋的能力，將縮短整體開發週期。

檢查事項

檢視充填預覽結果時，請檢查以下項目：

• 當熔接線位於錯誤位置時，其可能會對零件的結構強度產生影響，且可能會被視為可見瑕疵。調整射出位置可將熔接線移至較不重要的位置。如果需要考慮到熔接線，請執行充填分析以更精確地確定熔接線品質。
• 為了避免過度保壓與產生翹曲問題，零件的末端應全部於相同時間充填。如有可能，請調整射出位置以便能夠均勻充填。
