冷卻劑流分析會分析冷卻迴路中的流體行為，而不會增加分析零件和模具所需的時間。

使用冷卻劑流分析，可設計冷卻通道網路的配置和性質以最佳化其效能，而且包含成本。

注意事項：您也可以設置分析，並從包含「冷卻」或「冷卻 (FEM)」的任何分析順序獲得相同的迴路結果，但模擬包括零件與模具分析，所以會花費較長的時間。

使用此分析可檢查不同迴路元件所產生的較小損耗影響，或將軟體針對您的設置所計算的預設摩擦係數，與您特別為迴路設計所輸入的摩擦係數做比較。此外，您還可以查看在您定義的某個點之後，溫度如何變化。對於平行的通道，請確保冷卻劑在流出每個出口時都處於相同的溫度。

限制

冷卻劑流分析只適用於樑元素。對於 3D 通道，請萃取通道中心線，並建立網格成為樑元素。

冷卻劑流結果

此分析產生兩個新的結果：

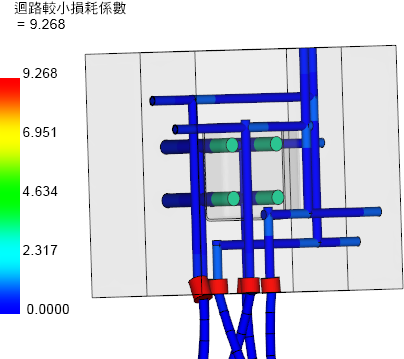

迴路較小損耗結果

迴路較小損耗 (也稱為 K 係數) 是冷卻迴路中每個彎頭、折彎、T 形接合處、膨脹、收縮等所發生的流動阻力。若要獲得精確的結果，請為每個迴路元件輸入由元件製造商提供的 K 係數。否則，您可以從書上查詢一般值，但結果會比較不準確。如果您不輸入 K 係數，求解器會計算一般值。如果您輸入值，求解器會忽略一般計算並使用您輸入的資料。使用此結果可以：

• 將結果與求解器計算一般值時的結果做比較，以查看一般值模擬迴路較小損耗有多準確。
• 決定是否要忽略迴路較小損耗
• 如果您只指定複雜分支區域中的較小損耗，請確認結果是否夠準確，然後讓求解器計算迴路其餘部分的較小損耗。

迴路摩擦係數結果

摩擦係數決定迴路中的摩擦損失，與通道的等效沙粒粗糙度係數 (e/D) 和流體流經通道的雷諾數 Re 有關。 穆迪 (Moody) 圖將雷諾數和管粗糙度根據經驗與摩擦係數建立關聯，但是有幾種半經驗式的關聯公式，可用來將穆迪 (Moody) 圖簡化為不同雷諾數範圍的可程式化形式。預設為 Swarmee-Jain 方程式。使用此結果可以：

• 將求解器的結果與穆迪 (Moody) 圖直接做比較 (如果您要對管粗糙度或不同流速進行實驗)
• 比較其他近似法的準確度，然後再選擇一個用於冷卻分析
