圖層面板

「圖層」面板用於管理與目前開啟的研究關聯的圖層。

「圖層」面板位於「研究工作」窗格中。其包含可讓您加入、啟用、亮顯、刪除及修改與模型相關圖層的工具。在此面板中，您也可以將圖層組織於資料夾中。若要將「圖層」面板移到更方便的位置，請按一下圖層功能區並將其拖出面板。若要在面板關閉後進行顯示，請按一下 (「檢視」頁籤 >「視窗」面板 >「使用者介面」)，然後從下拉功能表中選取「圖層」。

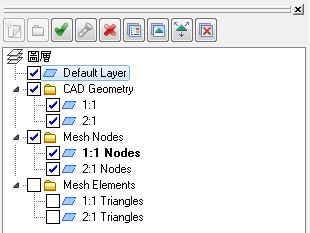

「圖層」面板的圖例如下所示。應說明多項詳細資料：

• 粗體圖層為作用中的圖層。您建立的任何新幾何圖形都將加入此圖層。這非常重要，因此，當您建立新幾何圖形時，請檢查正確的圖層是否處於作用中狀態。
• 已勾選的圖層在模型顯示窗格中為可見狀態。指定給這些圖層的所有圖元都會顯示在螢幕上。
• 亮顯的圖層是選取的圖層。會針對亮顯的圖層執行您從圖層功能區叫用的指令。
