自學課程 B2：對結果進行後處理

1. 結果會自動載入到 Autodesk Inventor Nastran 中。

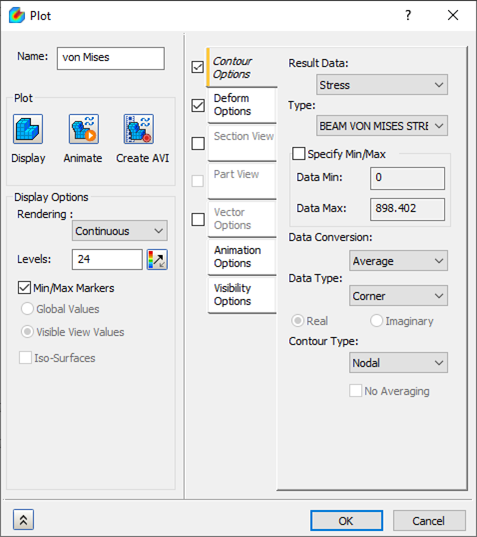

2. 在「結果」下以右鍵按一下「von Mises」，然後選擇「編輯」。
3. 在「輪廓選項」頁籤的「結果資料」下，選取「應力」；在「類型」下，選取「BEAM VON MISES STRESS」。

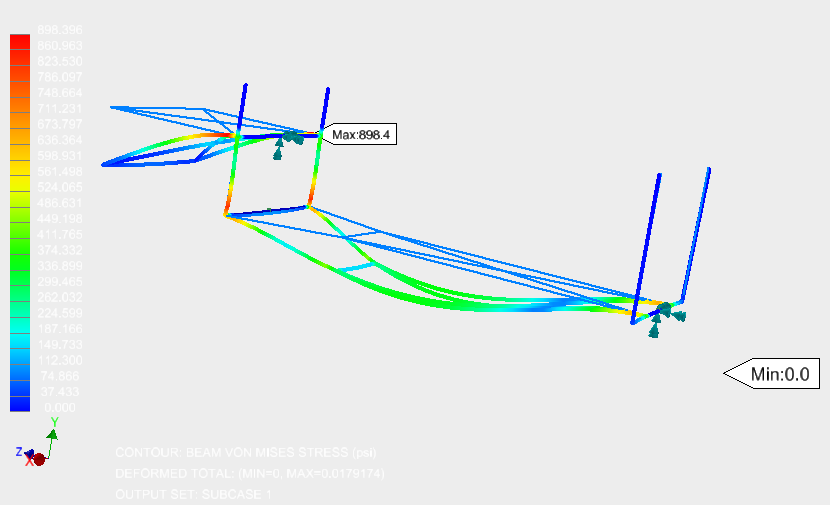

4. 確保已選取「變形選項」和「輪廓選項」頁籤。
5. 按一下「顯示」按鈕以出圖輪廓。



6. 在「結果」上按一下右鍵，然後按一下「新建」。

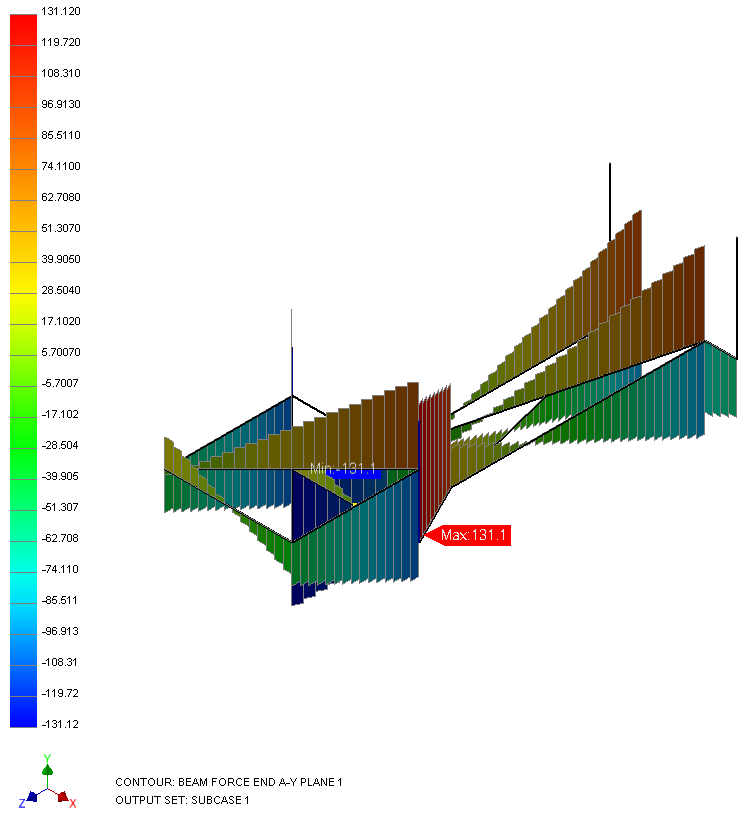

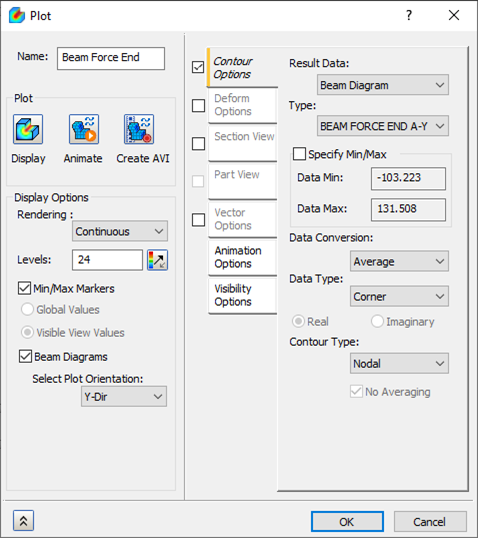

7. 在「輪廓選項」頁籤的「結果資料」下，選取「樑圖表」；在「類型」下，選取「BEAM FORCE END A-Y PLANE 1」。
8. 在「名稱」欄位 (左上角) 中，輸入 Beam Force End。
9. 在對話方塊的左側，確保已選取「樑圖表」，且「選取出圖方位」設定為「Y 方向」。
10. 不勾選「變形選項」頁籤，然後按一下「顯示」按鈕。

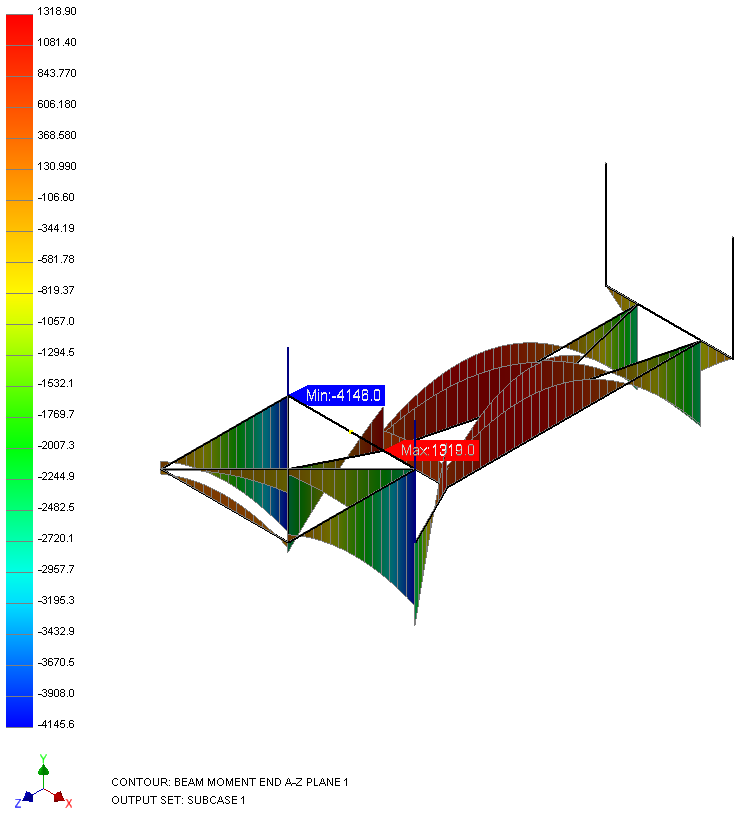

11. 在「輪廓選項」頁籤的「結果資料」下，選取「樑圖表」；在「類型」下，選取「BEAM MOMENT END A-Z PLANE 1」。
12. 在「名稱」欄位 (左上角) 中，輸入 Bending Moment Beam。
13. 確保已選取「樑圖表」，且「選取出圖方位」設定為「Y 方向」。
14. 按一下「顯示」。





「使用柱和樑元素之拖車架的線性靜態分析」到此結束。

涵蓋的主要主題如下：

• 執行柱/樑結構的分析。
• 使用斷面建立線元素的物理性質。
• 使用重力負載。
• 出圖樑圖表。
