自學課程 B4：產生報告

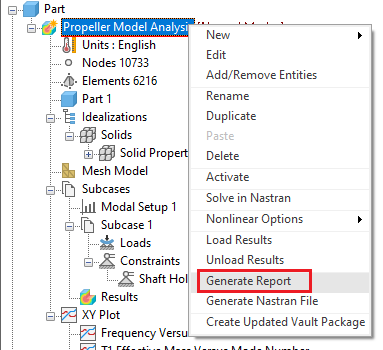

1. 在樹狀檢視中，以右鍵按一下「正規模態分析」分析名稱，然後選取「產生報告」。



2. 根據您的設定，可能會出現下列訊息：



3. 按一下「是」。

4. 在「模型」樹中，按兩下「參數」。
5. 在「參數」視窗中，選取「幾何處理器參數」，然後勾選左下角的「進階設定」方塊。請注意右側欄，設定 PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 自動打開。按一下「確定」關閉視窗。
6. 以右鍵按一下「正規模態分析」分析名稱，然後選取「以 Nastran 求解」，來重新執行分析。
7. 在樹狀檢視中，再次以右鍵按一下「正規模態分析」，然後選取「產生報告」。
8. 「報告精靈 - 封面」視窗即會開啟。編輯以下資訊，然後按「下一步 >」：
   • 標題：正規模態分析報告
   • 作者：輸入您的姓名

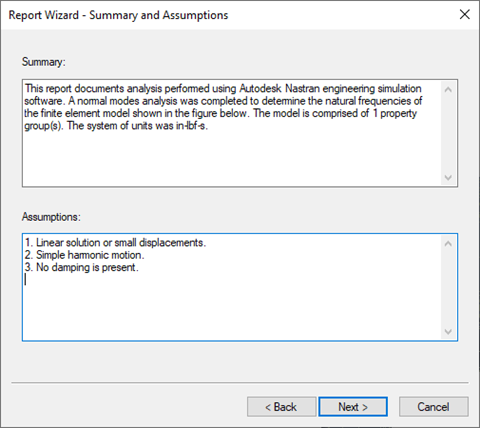

9. 「報告精靈 - 摘要和假設」對話方塊即會出現。按「下一步 >」。

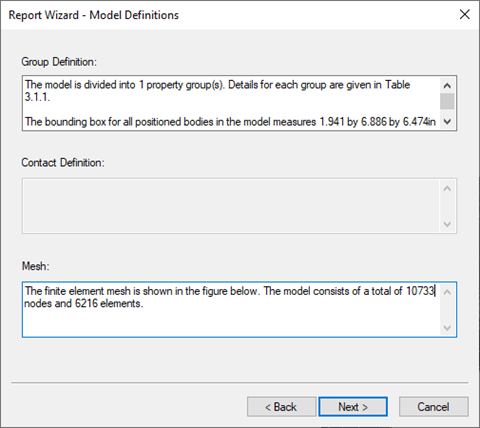

10. 「報告精靈 - 模型定義」視窗即會出現。按「下一步 >」。

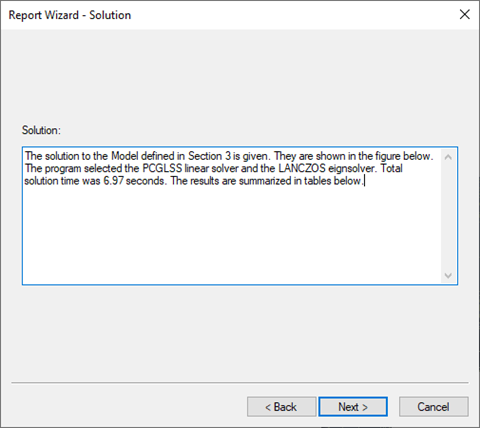

11. 「報告精靈 - 解」視窗即會出現。按「下一步 >」。

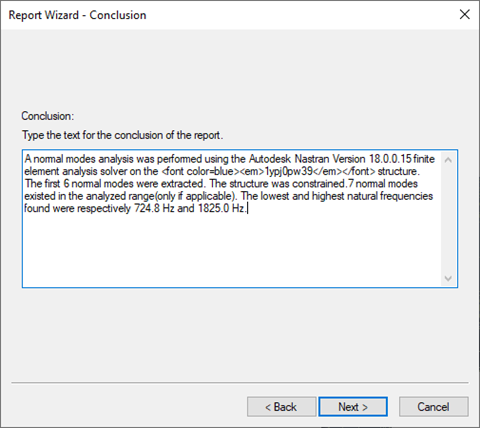

12. 「報告精靈 - 結論」視窗即會出現。按「下一步 >」。



13. 將報告儲存為「分析報告」。

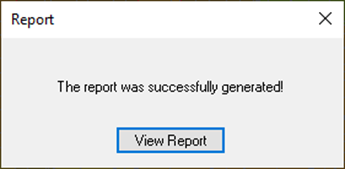

14. 按一下「報告」快顯對話方塊中的「檢視報告」按鈕，以開啟您剛建立的 HTML 檔案。請注意，報告的數字已隨著文字自動產生。
