- 在「子案例」上按一下右鍵，然後選取「新建」。

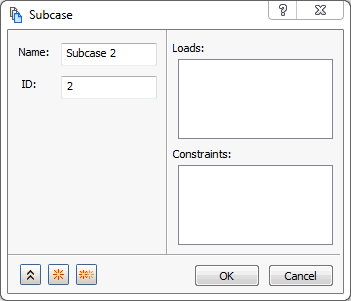

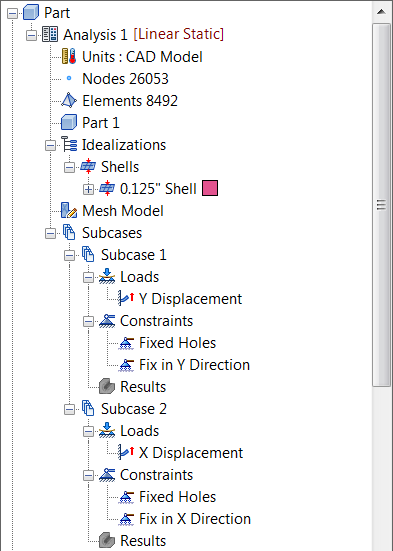

- 按一下「確定」以建立新的空白子案例。
- 在樹狀檢視中，以右鍵按一下「約束」，然後選取「新建」。

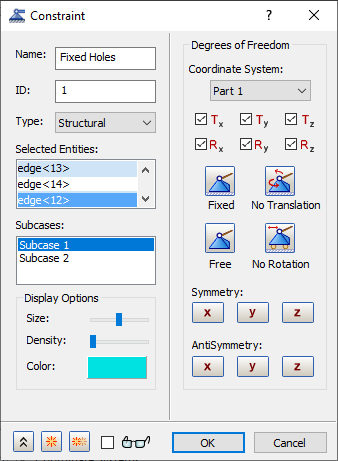

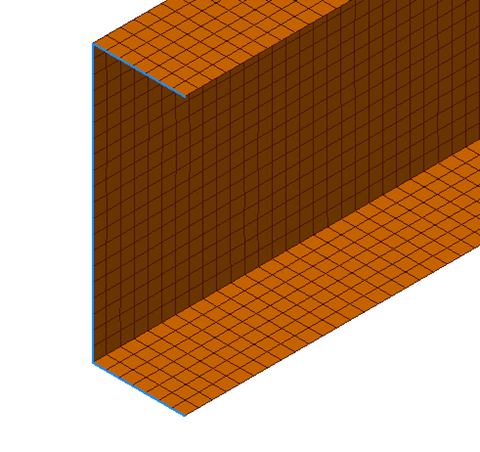

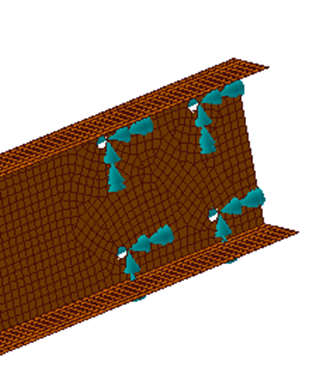

- 將「名稱」變更為 Fixed Holes，然後選取定義樑右端孔的曲線。
- 從「子案例」清單中按一下「子案例 1」和「子案例 2」。這會將此約束加入至這兩個子案例。
- 按一下
「新建」按鈕。
- 將「名稱」變更為 Fix in Y Direction。
- 此外，請確保在「子案例」清單中選取「子案例 1」。
- 選取樑的三邊，相對於孔側。
- 按一下
「自由」按鈕，然後選取「Ty」在強制的 Y 方向固定通道。
- 按一下
「重複」按鈕。請注意，會保留選取樑的三邊 (相對於孔側)。
- 將「名稱」變更為 Fix in X Direction。
- 請確保在「子案例」清單中選取「子案例 2」。
- 按一下 「自由」按鈕，然後選取「Tx」在強制的 X 方向固定通道。
- 按一下「確定」。
以強制位移/旋轉的方向約束相同的節點/子案例/曲線。請務必注意，僅具有強制位移的節點會約束在位移的方向。所有其他約束將視為實際邊界條件。
在接下來的步驟中，我們將套用負載。
- 在「負載」上按一下右鍵，然後選取「新建」。
- 將「名稱」變更為 Y Displacement。
- 將「類型」下拉式清單變更為「強制運動」，並確保「子類型」設定為「位移」。
- 此外，請確保在「子案例」清單中選取「子案例 1」。
- 在「選取的圖元」方塊內按一下右鍵，然後勾選「選取邊」。
- 使用方塊選取方法，在含孔邊另一側的樑上選取三個邊。將僅選取這些邊。
- 在「負載定義」下方的「Ty」輸入方塊中，輸入 0.01。

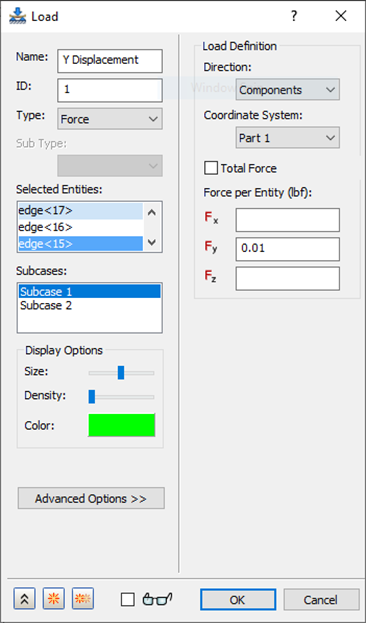

- 按一下「重複」按鈕。

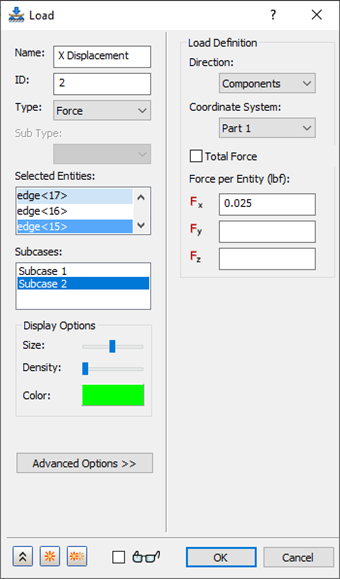

- 將「名稱」變更為 X Displacement。
- 此外，請確保在「子案例」清單中選取「子案例 2」。

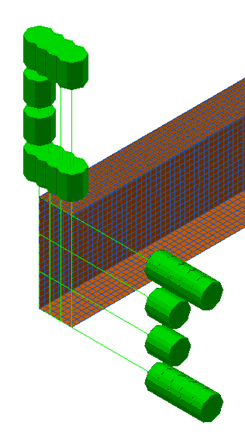

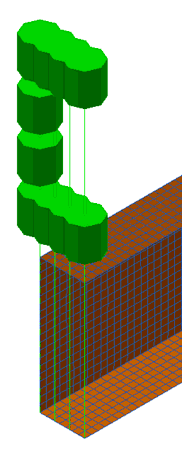

- 將複製含孔邊另一側樑上的三個相同邊。將會展示先前的負載，並顯示負載符號 (箭頭)。變更「負載定義」下方的「大小」，在「Tx」中輸入 0.025。
- 按一下「確定」。
