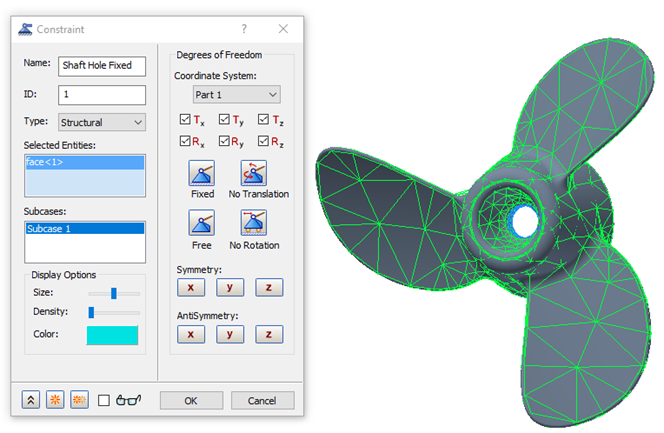

- 在樹狀檢視中，於「子案例 1」下以右鍵按一下「約束」，然後選擇「新建」。
- 將約束更名為 Shaft Hole Fixed。
- 在 Inventor Nastran 內將模型轉向，讓您可以清楚檢視和點選較小的中心孔表面。
- 請確保在「子案例」清單中選取「子案例 1」。
- 接受預設設定，然後按一下「確定」以定義約束。
約束預設會設定為「固定」條件 (所選表面上節點的所有 6 個自由度都會受到約束)。

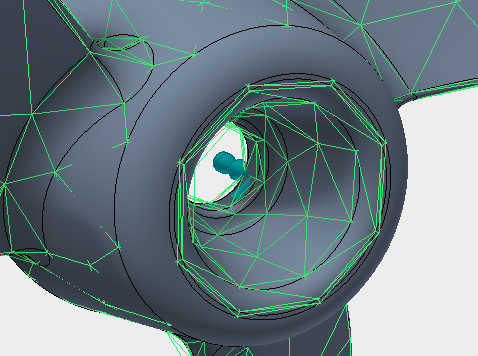

- 如果拉近模型視窗中的軸孔，您現在可以查看固定約束的符號。

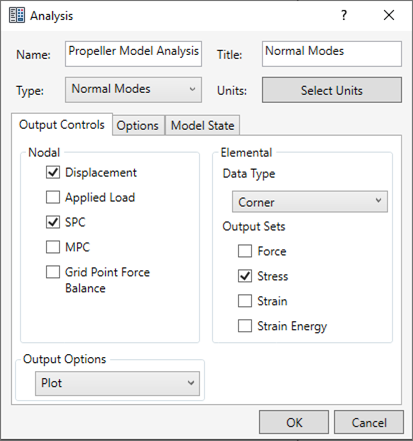

- 在樹狀檢視中，以右鍵按一下「分析 1」，然後選取「編輯」。
- 對「名稱」輸入 Propeller Modal Analysis，對「標題」輸入 Normal Modes。從「類型」下拉式功能表中選取「正規模態」。
- 按一下「確定」，並返回樹狀檢視。

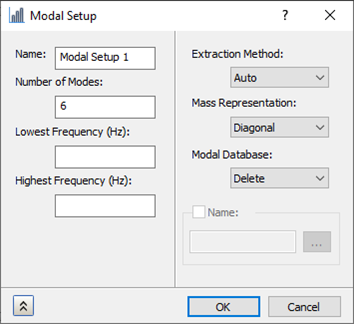

- 在樹狀檢視中，以右鍵按一下「模態設置 1」，然後選擇「編輯」。
- 對要萃取的「模數」輸入 6。
- 這將指示 Nastran 計算前 6 個自然頻率。
- 按一下「確定」以完成設置分析，並返回樹狀檢視。現在模型已準備就緒，可以進行分析。
- 在「螺旋槳模態分析」上按一下右鍵，然後選擇「以 Nastran 求解」。
