自學課程 B9：定義性質和網格

Autodesk Inventor Nastran 可以存取材料資源庫。

1. 展開「模型樹」，以右鍵按一下「材料」，然後選取「新建」。
2. 在對話方塊中，按一下「選取材料」。
3. 「材料資料庫」對話方塊將填入可用的資源庫。

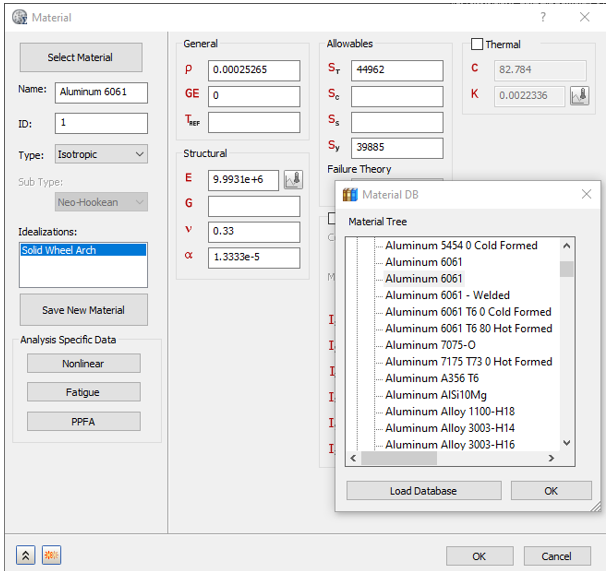

4. 展開「Autodesk Material Library」樹，然後選取「鋁合金 6061」，如下圖所示。



5. 按一下「確定」以關閉「材料資料庫」對話方塊。
6. 對應性質會載入至「材料」對話方塊中的適當欄位。
7. 在「模型」樹的「物理屬性」下，檢查標準品類下是否有任何既有的定義，例如「實體」和「薄殼」。下面顯示的「實體 1」是既有的定義範例：


   如果有任何既有的定義，請以右鍵按一下「物理屬性」 > 「全部刪除」。執行此作業可確保您不會有多餘的材料顯示在零件網格中並參與分析。

8. 在「模型」樹的「物理屬性」下，以右鍵按一下「實體」，然後選取「新建」。

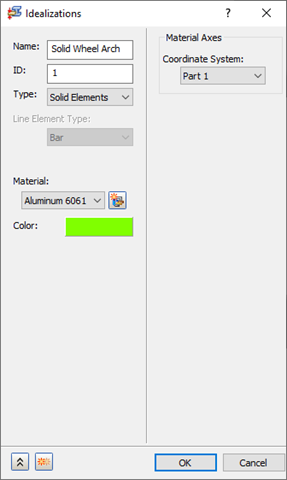

9. 在「物理屬性」對話方塊中，為「名稱」輸入實體輪拱，在「類型」下選取「實體元素」，並確保「材料」設定為「鋁合金 6061」。



10. 然後按一下「確定」。「實體性質」就會加入「物理屬性」清單中。
11. 在「網格模型」上按一下右鍵，然後選取「編輯」。進行以下設定：
    • 元素大小：0.15 英吋
    • 元素順序：拋物線
    • 建立連續網格：關閉

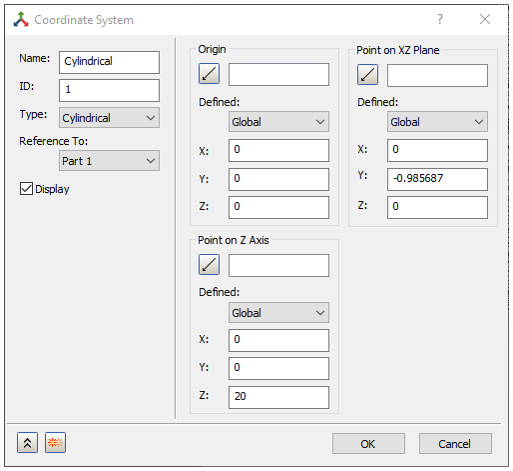

12. 建立圓柱座標系統。在「模型」樹底部的「座標系統」上按一下右鍵，然後按一下「新建」。將「名稱」變更為圓柱。輸入如下圖所示的值，然後按一下「確定」。
