自學課程 B1：產生報告

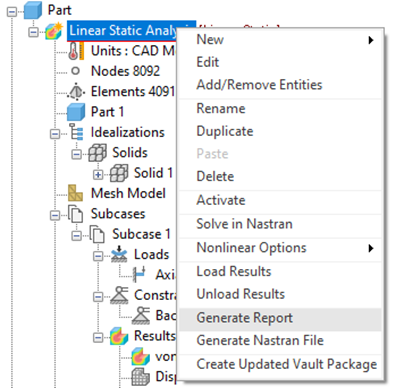

1. 在樹狀檢視中，以右鍵按一下「線性靜態分析」分析名稱，然後選取「產生報告」。

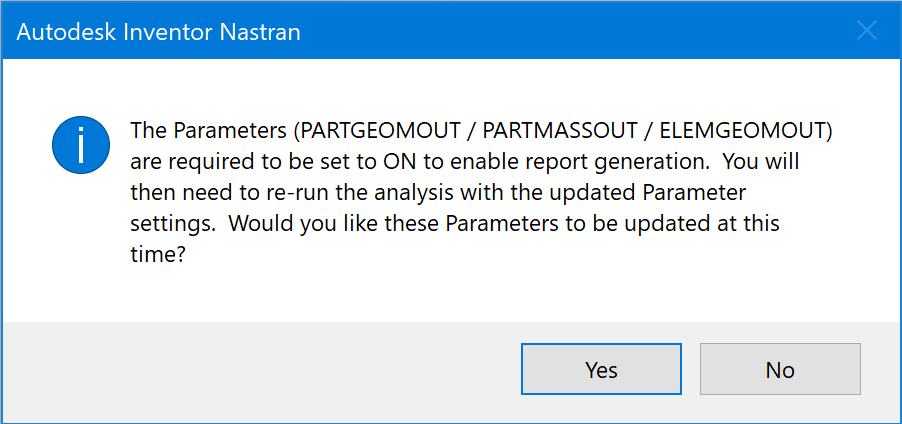

2. 根據您的設定，可能會出現下列訊息：



3. 按一下「是」。
4. 在「模型」樹中，按兩下「參數」。
5. 在「參數」視窗中，選取「幾何處理器參數」，然後選取左下角的「進階設定」勾選方塊。請注意右側欄，PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 設定會自動開啟。按一下「確定」以關閉視窗。
6. 以右鍵按一下「線性靜態分析」分析名稱，然後選取「以 Nastran 求解」，來重新執行分析。
7. 在樹狀檢視中，再次以右鍵按一下「線性靜態分析」，然後選取「產生報告」。

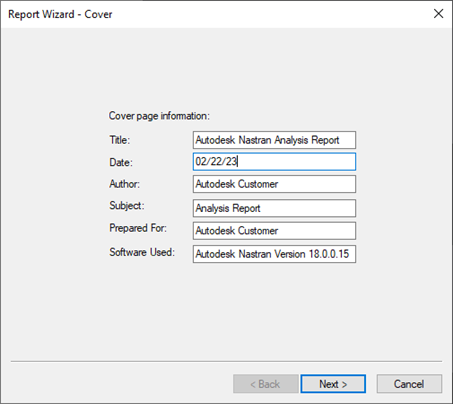

8. 「報告精靈 - 封面」視窗即會開啟。編輯以下資訊：
   • 標題：線性靜態分析報告
   • 作者：您的姓名
   • 按「下一步 >」。

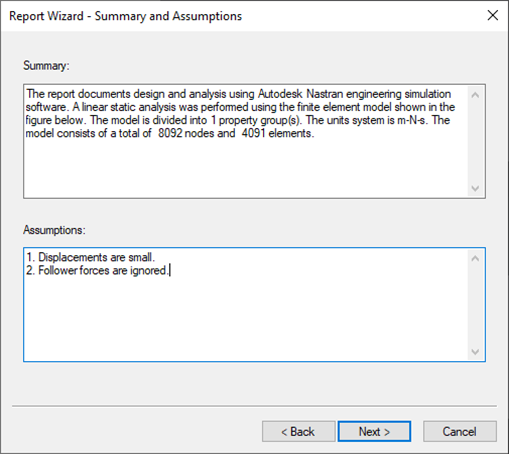

9. 「報告精靈 - 摘要和假設」對話方塊即會出現。在「假設」視窗下，加入3.可忽略重力效果」。按「下一步 >」。

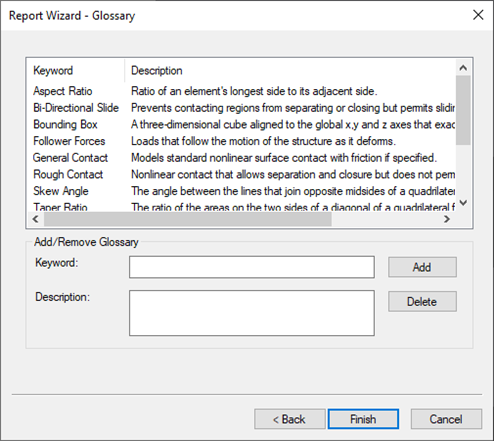

10. 按一下「報告精靈」快顯對話方塊上的「下一步 >」，直到「報告精靈 - 辭彙」對話方塊出現，然後按一下「完成」以產生報告。



11. 將報告儲存為「分析報告」。
12. 按一下「報告」快顯對話方塊上的「檢視報告」按鈕，以開啟您剛建立的 HTML 檔案。請注意，報告的數字已隨著文字自動產生。
