您將使用來自非線性穩態熱傳遞分析的溫度分佈，做為線性靜態分析的負載。然後您可以看見零件因為熱膨脹所承受的應力。模型的螺栓孔將具有固定約束，並可沿著凸緣表面從細管向外滑出。
設置分析
- 在樹狀檢視中，以右鍵按一下「歧管分析」，然後選擇「重複」。這會建立一個名為歧管分析 - 複本的分析複本。
- 現在，歧管分析 - 複本樹狀目錄處於作用中模式。在「子案例」下，以右鍵按一下「子案例 1」選取名稱，將它更名為子案例 2。將「初始溫度」負載從「子案例 2」中移除，因為熱應力分析不需要。
- 以右鍵按一下「歧管分析 - 複本」，然後選擇「編輯」。

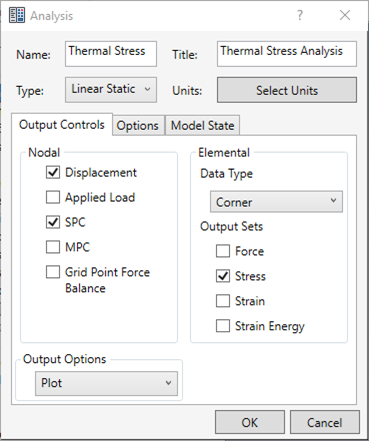

- 對「名稱」輸入 Thermal Stress，對「標題」輸入 Thermal Stress Analysis。從下拉式功能表中將分析「類型」變更為「線性靜態」。
- 按一下「確定」。
- 所有熱負載將從分析中移除，因為它們與線性靜態分析不相關。但是必須手動移除「初始溫度」。

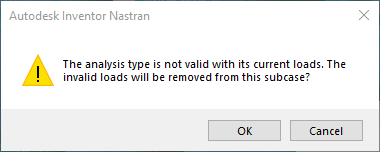

- 在以下訊息視窗中按一下「確定」。

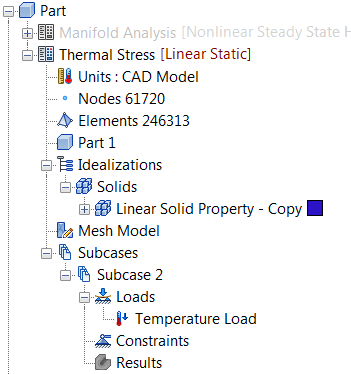

套用負載和約束
- 在「子案例 2」下的「負載」上按一下右鍵，然後選取「新建」。

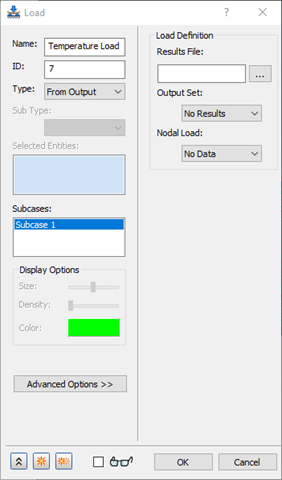

- 將「名稱」變更為 Temperature Load。
- 將「類型」變更為「來自輸出」。
- 在「負載定義」區段中，按一下「結果檔案」的瀏覽按鈕。導覽至 FNO 檔案的位置，此檔案是在執行「非線性穩態熱傳遞分析」之後產生的。例如，C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2024\Tutorial\en-us\Inventor 2024\Thermal Stress Manifold\In-CAD\FEA 資料夾。然後開啟 FNO 檔案。

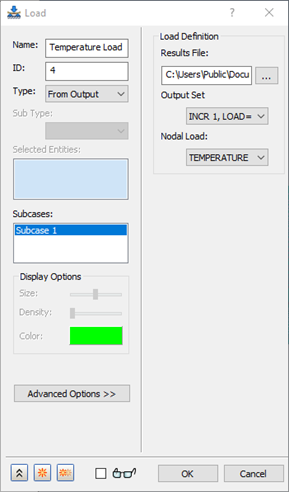

- 「負載」對話方塊顯示對「輸出集」選取了「INCR 1, LOAD=1.0」，並對「節點負載」選取了「溫度」，如下所示。
- 按一下「確定」以完成來自輸出的溫度負載定義。

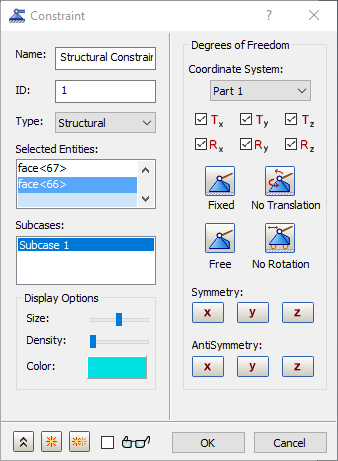

- 在樹狀檢視中，以右鍵按一下「約束」，然後選取「新建」。
- 選取下圖中以藍色亮顯的螺栓孔表面。
- 將約束更名為 Structural Constraints。
- 接受預設設定。確保「子案例 2」已亮顯，然後按一下
「新建」按鈕以定義另一個約束。

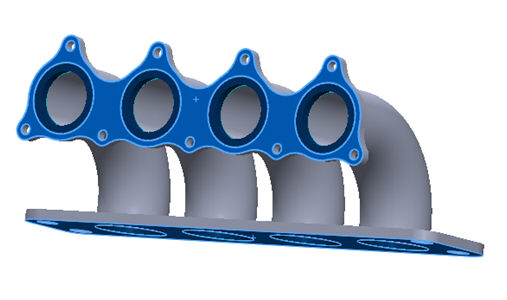

- 將「約束 2」更名為 Sliding Surfaces。選取兩個凸緣上的表面，而此凸緣的面遠離下圖中以藍色亮顯的管。
- 不勾選除「Tx」之外的所有自由度。這將允許表面上的節點繞著它們所在的平面滑動，但不允許貫穿它。
- 確保「子案例 2」已亮顯，然後按一下「確定」關閉對話方塊。

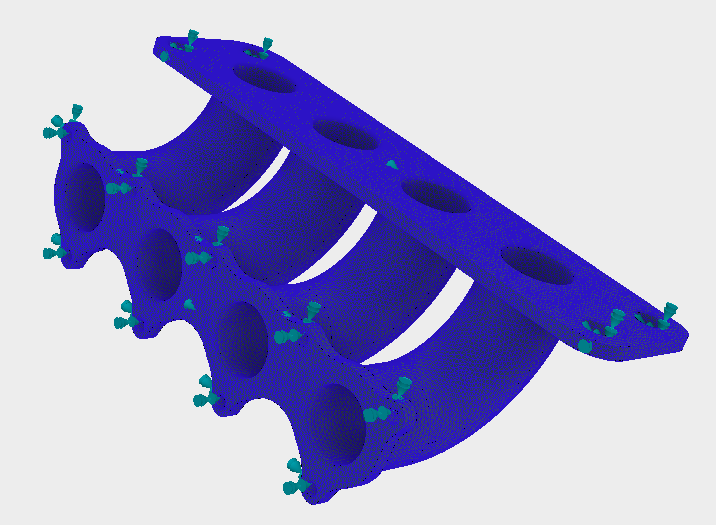

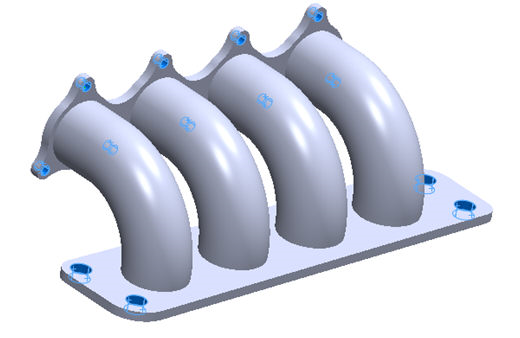

- 最終模型應該看起來如下所示。

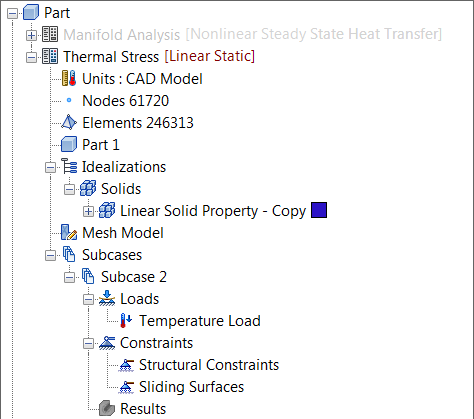

- 定義所有圖元後，最終樹狀檢視應該看起來如下所示。
執行分析並對結果進行後處理
- 此時儲存模型。
- 在樹狀檢視中，以右鍵按一下「熱應力分析」，然後選取「以 Nastran 求解」。
- Autodesk Nastran 會求解模型，並在 Inventor Nastran 內的「Autodesk Nastran 輸出」視窗中顯示進度。
- 當您看到「Nastran 求解完成」對話方塊時，按一下「確定」將結果載入至 Inventor Nastran。
- 求解完成後，Inventor Nastran 會載入結果。

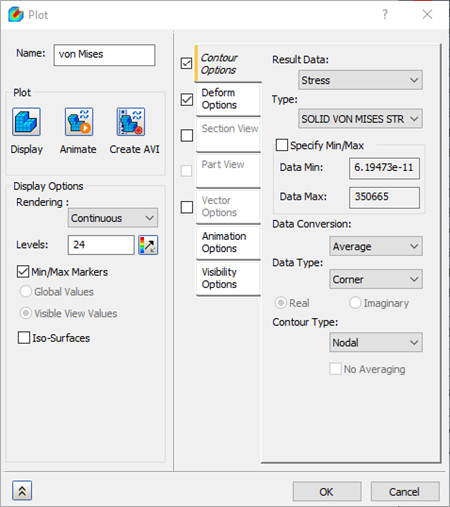

- 在樹狀檢視的「結果」下，以右鍵按一下「von Mises」，然後選取「編輯」。
- 不勾選「顯示選項」下的「最大/最小標識」。在「變形選項」頁籤上，選取「實際」以檢視實際位移。在「輪廓選項」頁籤上，確保「結果資料」設定為「應力」，且「類型」為「SOLID VON MISES STRESS」。在「可見性選項」頁籤上，選取「全部隱藏」。

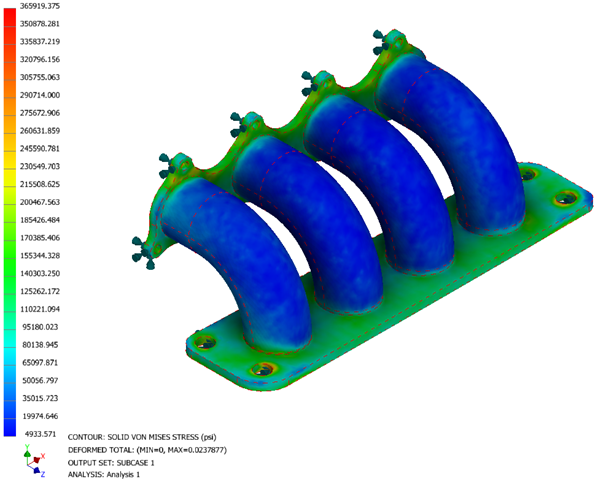

- 按一下「顯示」。結果應該看起來如下圖所示。
「排氣歧管的熱傳遞與熱應力分析」到此結束。
以下是所涵蓋之主要主題的摘要：
- 如何建立熱邊界條件 – 對流與熱通量。
- 如何設置熱負載與來自先前分析的輸出來執行熱應力分析。
- 如何後處理熱應力結果。
