自學課程 B9：執行分析並檢閱結果

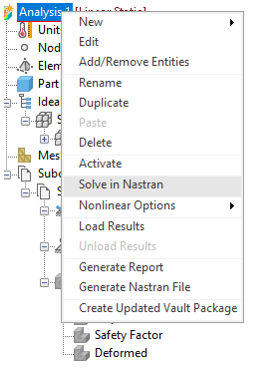

1. 在樹狀目錄的「線性靜態分析」上按一下右鍵，然後選取「在 Nastran 中求解」。



2. 此選項會執行模型並儲存分析。
3. Autodesk Nastran 會求解模型，並在 Autodesk Nastran In-CAD 內的「Autodesk Nastran 輸出」視窗中顯示進度。
4. 求解完成時會彈出一則訊息，如下所示。按一下「確定」。


   在解出模型之後，結果會自動載入 Autodesk Nastran In-CAD。求解完成後，Inventor Nastran 會將四個不同輪廓出圖放在「子案例 1」下的「結果」節點中。這些出圖在樹狀檢視底部的「出圖樣板」下有預設的輪廓樣板設定。每個樣板都可拖放至某個子案例以建立新的輪廓出圖。您可以在樣板上按一下滑鼠右鍵以編輯設定。

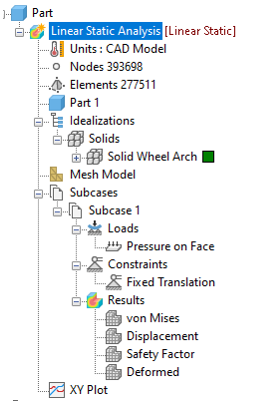

   載入結果後，樹狀檢視看起來如下圖所示：


   分析完成後，就可以關閉「Autodesk Nastran 輸出」視窗。

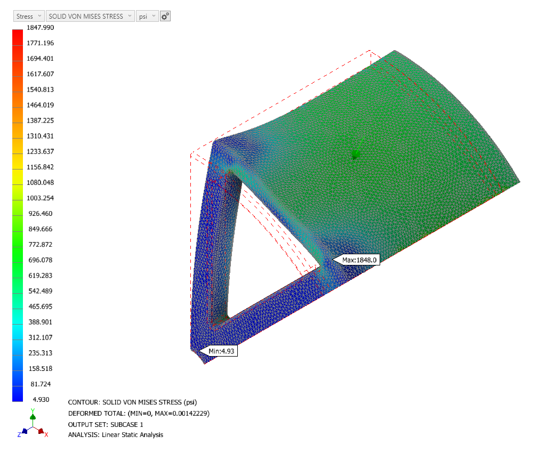

5. 在「子案例 1」下按兩下「von Mises」出圖。這會顯示變形的幾何圖形上 Von Mises 應力的輪廓。



6. 同樣地，您也可以視覺化其他結果，例如位移、應變等。

「輪拱的線性靜態分析」自學課程到此結束。涵蓋的主要主題如下：

• 零件的基本線性靜態分析
• 單位系統
• 前置處理：材料、性質、建立網格、負載、約束、座標系統
• 如何設定分析、使用循環對稱
• 如何執行分析
• 對結果進行後處理
