預設設定

按一下功能區上「系統」面板下的「預設設定」按鈕。

「預設設定」具有以下選項：

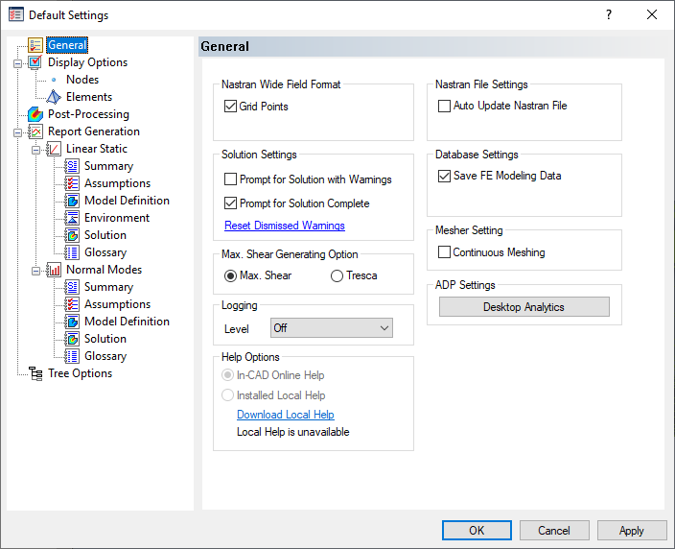

• 一般 - 允許使用者設定 Nastran 欄位格式，以及關於求解、記錄、說明、資料庫、檔案、網格產生器、ADP 和技術預覽的各種設定。
  • Nastran 通用欄位格式：如果勾選「格線點」，Nastran 平台將具有大型欄位格式的格線點項目 (其他批量資料項目將在未來版本的 Autodesk Inventor Nastran 中具有此功能)。小型欄位格式未提供足夠的有效數字時，可以使用大型欄位格式。
  • 解設定：如果勾選「當解出現警告時提示」，Inventor Nastran 將提示使用者是否應繼續寫入 .NAS 檔案，即使解析器在模型設置時遇到問題/錯誤也一樣。如果不勾選此選項，一旦在模型設置中發現問題 (即第一個子案例中出現沒有負載的線性靜態分析)，前處理器將停止並終止建立 Nastran 批量資料檔案 (*.NAS 檔)。如果勾選了「求解完成時提示」，使用者會看到一個對話方塊顯示求解完成的訊息，而且可以按一下對話方塊顯示解。如果未勾選，則會直接出現完成的解結果，而不顯示對話方塊。「重置關閉的警告」會將所有關閉的警告訊息設定為預設。
  • 最大剪力產生選項：使用者可在「最大剪力」或「Tresca」失效準則之間選取。



    如果選取「Tresca」，則會計算薄殼和實體的 Tresca 結果，並為完成的分析建立輸出向量。Tresca 使用的方程式：



    其中 和 是最大與最小主應力。
  • 記錄：此選項僅用於軟體的技術支援。此設定應該永遠為「關閉」，除非要向 Autodesk, Inc. 提交支援要求。
  • 說明選項：使用這些選項可以切換線上說明和可選的本端說明 (如果已安裝)。我們提供一個「下載本端說明」的連結 (如果需要)。
    • Inventor Nastran 線上說明：使用網頁瀏覽器與網際網路連線存取線上產品說明文件。
    • 安裝的本端說明：此選項只有在您下載並安裝選用的本端說明才能使用。啟用後，說明檔案可從您的本端硬碟機存取，並在您的網頁瀏覽器中顯示 (不需要網際網路連線)。
  • Nastran 檔案設定：如果勾選「自動更新 Nastran 檔案」，將持續更新 Nastran (.nas) 檔案。如果勾選此選項，使用者可能會在組合模型時發現效能延遲。執行 Nastran 求解時，永遠會產生一個 Nastran 檔案，但需要此設定主要是為了從 Nastran 檔案手動編輯視窗中執行 Nastran 求解。
  • 資料庫設定：如果不勾選「儲存 FE 塑型資料」，則儲存時，有限元素模型資訊 (負載、約束、網格等) 不會儲存至 CAD 模型檔案。這是一種從 CAD 模型中清除 Inventor Nastran 資訊的方法。
  • 網格生成器設定：可以開啟或關閉模型的「建立連續網格」。目前，此功能僅適用於薄殼元素。
  • ADP 設定：按一下「桌面分析」，可檢閱或變更您是否同意 Autodesk 為了改善產品對客戶資料的使用。

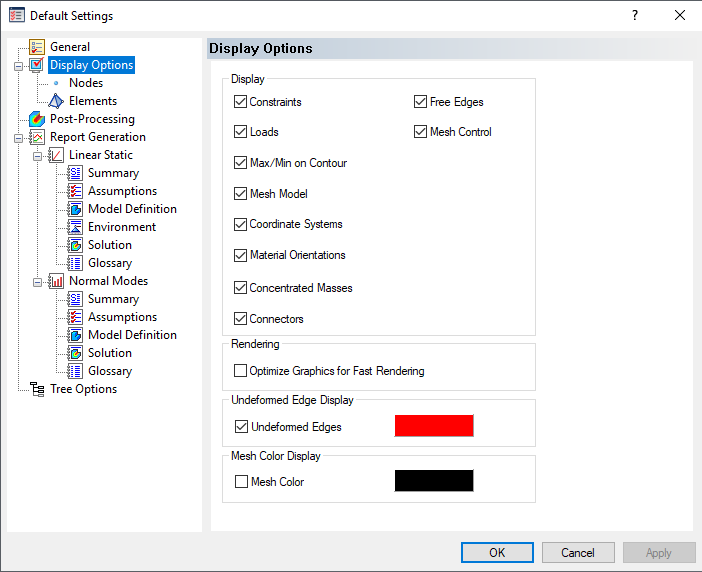

• 顯示選項 - 允許使用者設定約束、負載、輪廓上的最大/最小值、網格、座標系統、材料方位、集中質量、連接器、自由邊、網格控制等的整體視覺化。



  • 顯示：自由邊允許勾選在零件之間建立連續網格。
  • 彩現：將最佳化圖形以快速彩現負載和約束。
  • 未變形邊緣顯示：將在顯示變形的出圖時顯示未變形的邊緣。
  • 網格顏色顯示：將網格顏色設定為黑色，以便更輕鬆地識別網格。

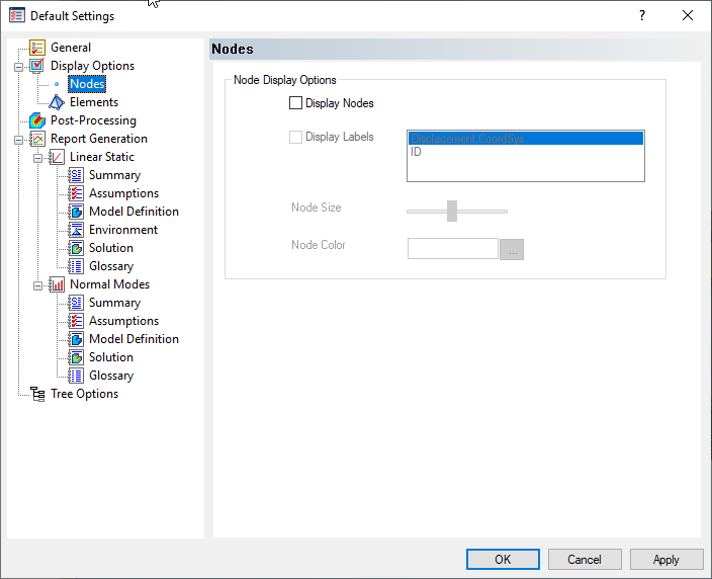

  • 節點：定義模型中節點的視覺化設定。使用者可以選擇以位移座標系統或 ID 標籤顯示節點。大小和顏色也可以進行變更。

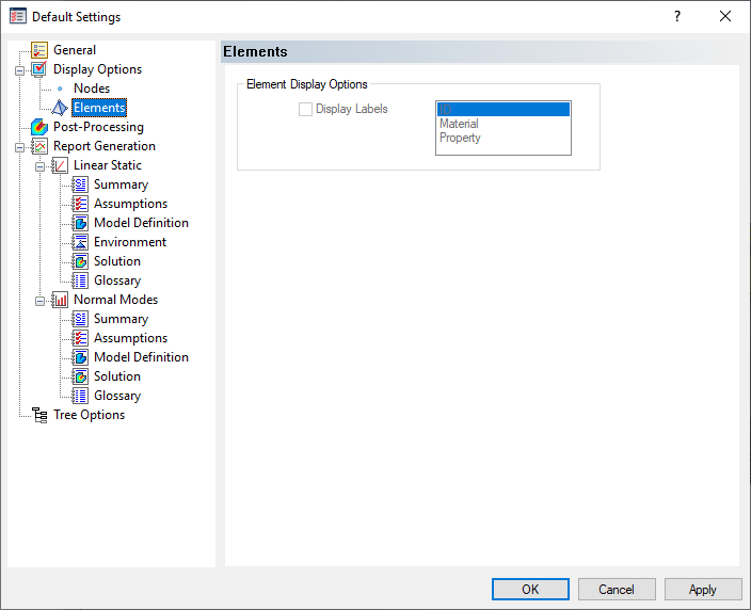

  • 元素：使用者可以選擇依 ID、材料或性質顯示模型中元素的標示。

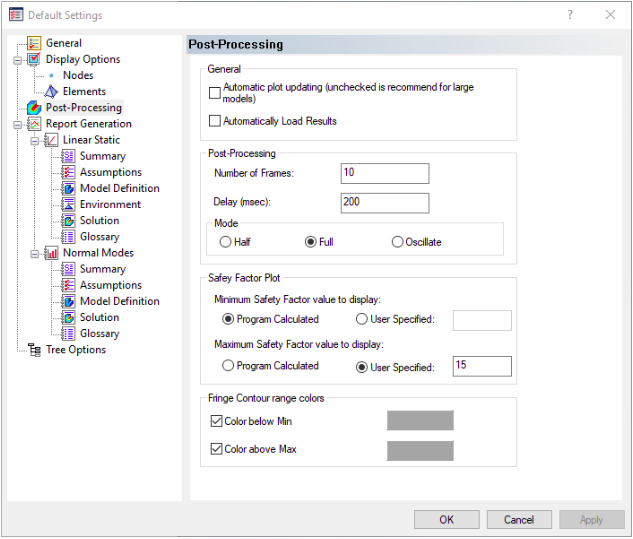

• 後處理 - 允許使用者設定後處理選項的預設設定。



  • 一般區段：
    • 自動出圖更新：(若為大型模型，建議不勾選)。
    • 自動載入結果：允許模型開啟時自動載入結果。
  • 後處理區段：可讓您設定以下項目的預設設定：
    • 畫面數：定義動畫中的畫面數。
    • 延遲 (毫秒)：指定動畫畫面之間的延遲，單位為毫秒。
    • 模式：使用下列三個選項之一定義動畫模式：
      • 一半：動畫以卸載/未變形的狀態開始，逐漸前進到完全載入/變形的結果，然後停止。
      • 完整：動畫以卸載/未變形的狀態開始，逐漸前進到完全載入/變形的結果，然後反轉 (逐步回到卸載/未變形的狀態)。
      • 震盪：動畫的前半段與「完整」選項相同。然後使用計算的變形後形狀的鏡射影像加入第二段完整週期。此選項有助於視覺化震動模式。例如，決定模式形狀時，如果塔的頂部向右側折彎，在完整震盪週期的下半段也會向左側折彎。
  • 安全係數出圖區段：選擇安全係數出圖所需的預設設定。
    • 要顯示的最小安全係數值：選擇安全係數出圖的最小值要根據「程式計算的」最小值 (預設) 或「使用者指定的」值。
    • 要顯示的最大安全係數值：選擇安全係數出圖的最大值要根據「程式計算的」最大值或「使用者指定的」值。使用者指定的最大值預設為 15。此選項非常有用，因為我們只對比較低的安全係數有興趣，低應力區域中的最大安全係數可以是非常大的數字。結果是一種顏色可能會主導出圖。專注在小範圍的安全係數值會在低安全係數區域中產生比較完整的色譜和更好的解析度。
  • 紋理輪廓範圍顏色：可讓您為紋理輪廓出圖設定高於最大值和低於最小值的顏色。您可以個別勾選/不勾選方塊，並從色盤選項中選取顏色。

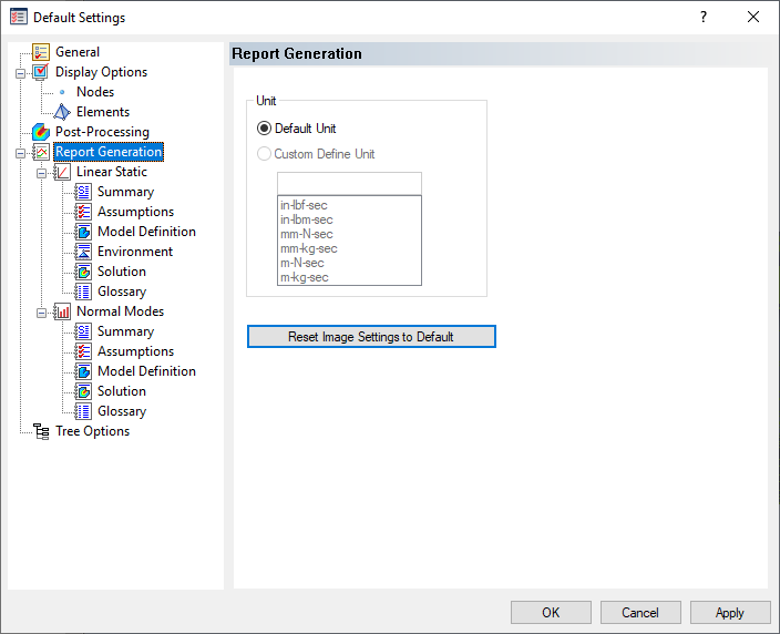

• 報告產生 - 定義用於產生報告的設定，並允許使用者自訂寫入報告的文字。目前僅能對線性靜態解和正規模態解產生報告。

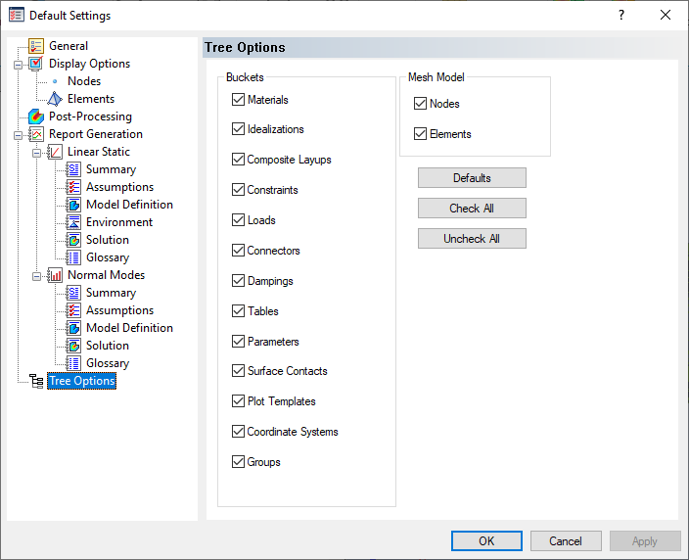

• 樹狀選項 - 可讓使用者選取和取消選取不需要或不想要的樹狀項目來簡化設計樹。

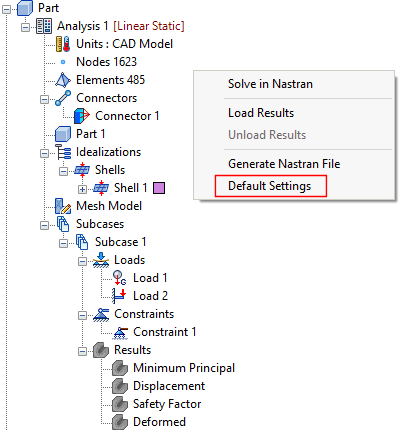

若要存取「預設設定」視窗，也可在 Autodesk Nastran 模型樹的空白處上按一下滑鼠右鍵，然後選取「預設設定」。
