第 7 部分：放置窗

在本練習中，您會使用立面視圖和平面視圖，將窗新增至模型。您可以使用對齊和標註工具，以更精確地定位窗。

品類 新使用者 所需時間 10 分鐘 使用的自學課程檔案 GSG_07_place_windows.rvt

開始之前，請先下載 GSG_07_place_windows.rvt 檔案。下載此 ZIP 檔案 (如果您尚未下載自學課程的練習檔案)。

目標

• 放置窗。
• 複製和修改窗類型，以建立不同的窗大小。
• 使用「對齊標註」工具來重新放置窗，使其之間距離相等。
• 使用「對齊」工具來定位窗。

觀看影片

加入窗

1. 放置窗：
   1. 開啟專案 GSG_07_place_windows.rvt。
   2. 在專案瀏覽器中的「樓板平面圖」下，按兩下「01 - Store Floor」。
   3. 按一下「建築」頁籤「建立」面板 (窗)。
   4. 在「類型選取器」中，確認已選取「M_FIXED 0610 x 1220mm」。

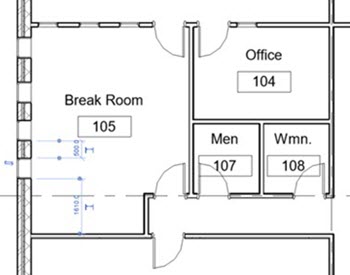

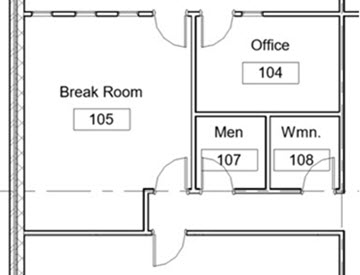

   5. 按一下以在辦公室 (104) 放置一個窗戶，然後在茶水間 (105) 放置三個窗戶，如圖所示。

   6. 在茶水間 (105) 的外牆放置四個窗戶，如圖所示。

   7. 按兩次 Esc 結束「窗」工具。
2. 建立窗類型：
   1. 在繪圖區域中，選取外牆的窗，然後在「性質」選項板上，按一下 (編輯類型)。
   2. 在「類型性質」對話方塊中，按一下「複製」。
   3. 在「名稱」對話方塊中，輸入 610 x 610mm，然後按一下「確定」。
   4. 在「尺寸」下的「高度」和「寬度」輸入 610，然後按一下「確定」。
   5. 選取外牆的其他窗戶，然後在「類型選取器」中選取「M_Fixed 610 x 610 mm」。

標註相等間距的窗戶

1. 開啟「01 - Store Floor」平面圖。
2. 按一下「標註」頁籤「尺寸」面板 (對齊)。
3. 選取茶水間 (105) 的北牆，選取每條窗中心線，然後選取茶水間的南牆。
4. 按一下西牆的左側以放置標註線。

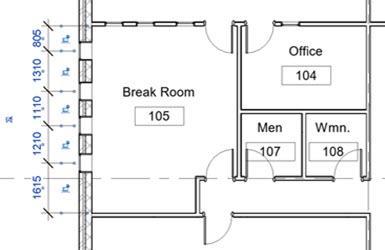

   請注意，四個尺寸都不同。

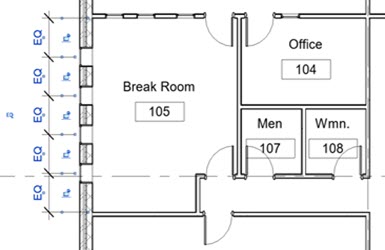

5. 按一下相等符號 (EQ)，然後按兩次 Esc。

   窗戶會移動，使得所有尺寸都相等。


6. 選取茶水間北側的室內牆；將游標放在牆上，當您看見移動圖示 時，向上或向下拖曳牆，看看如何維持設計理念。

對齊窗

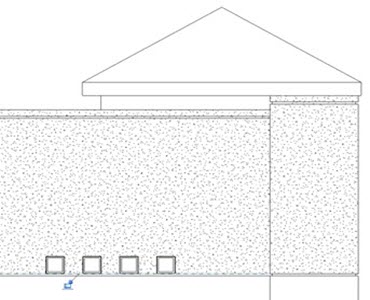

1. 開啟西側立面圖。
2. 按一下「修改」頁籤「修改」面板 (對齊)。
3. 按一下牆分隔縫的頂部，然後按一下最右側窗裝飾外框的底部邊緣。

4. 重複相同步驟，讓其他窗戶對齊牆分隔縫。

5. 按一下 (修改)。
