第 5 部分：建立屋頂

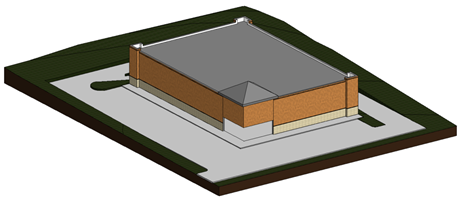

在本練習中，您要使用外牆的跡線建立一個平屋頂，在入口處建立一個有挑簷的斜屋頂。

品類 新使用者 所需時間 10 分鐘 使用的自學課程檔案 GSG_05_add_roof.rvt

開始之前，請先下載 GSG_05_add_roof.rvt 檔案。下載此 ZIP 檔案 (如果您尚未下載自學課程的練習檔案)。

目標

• 加入定義了斜度和挑簷的屋頂線。
• 加入平屋頂。
• 將室內牆貼附至屋頂。

觀看影片

繪製屋頂

1. 開啟專案 GSG_05_add_roof.rvt。
2. 開啟「02 - Lower Parapet」樓板平面圖。
3. 按一下「建築」頁籤「屋頂」下拉式清單 (依跡線建立屋頂)。

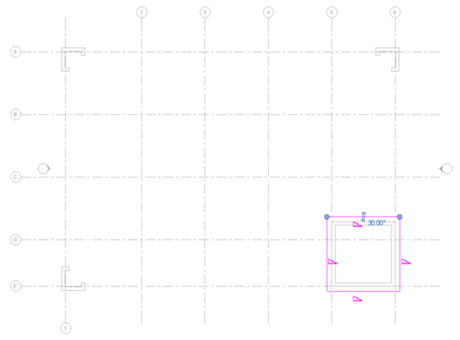

4. 建立有挑簷的斜屋頂：
   1. 在「繪製」面板上按一下 (點選牆)。
   2. 在選項列上，對於「挑簷」，輸入 600，然後選取「定義斜度」。
   3. 在繪圖區域中，亮顯入口牆。當牆外側顯示虛線時，按 Tab 鍵以選取牆鏈，然後按一下以放置屋頂線。
   4. 在「性質」選項板上，將「基準樓層」設定為「03 - Upper Parapet」。

   5. 在「模式」面板上，按一下 (完成) 放置屋頂。
   6. 按一下「修改」以結束指令。

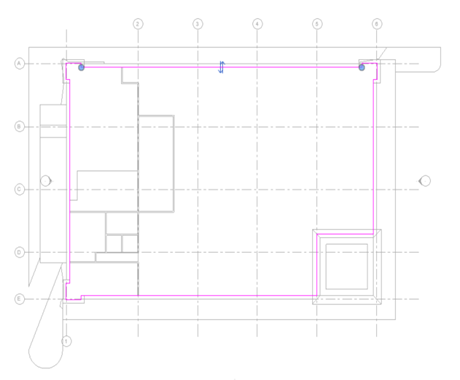

5. 繪製平屋頂：
   1. 在「性質」選項板上，將「參考底圖」值設定為「01 - Store Floor」。
   2. 按一下「建築」頁籤「屋頂」下拉式清單 (依跡線建立屋頂)。
   3. 在「繪製」面板上按一下 (點選牆)。
   4. 在選項列上，將「挑簷」設定為 0，然後清除「定義斜度」。
   5. 在「性質」選項板上，將「距樓層基準偏移」設定為 -750。
   6. 在繪圖區域中，執行下列操作：
      1. 亮顯外牆。
      2. 按 Tab 鍵以選取牆鏈。
      3. 按一下以放置屋頂線。

      4. 在「模式」面板上，按一下 (完成)。

將牆貼附至屋頂

1. 在快速存取工具列上，按一下 (預設 3D 視圖)。

   請注意，室內牆會延伸穿過屋頂。


2. 將游標放在室內牆上，然後按一下以選取牆。
3. 按一下右鍵，然後選擇「選取所有實體」「在視圖中可見」以選取所有室內牆。
4. 按一下「修改 | 牆」頁籤「修改牆」面板 (貼附頂/底)。
5. 按一下以選取平屋頂。

   請注意，牆不會再延伸穿過屋頂。
