第 3 部分：建立地形和敷地建板

在本練習中，您將地形加入建築敷地。

品類 新使用者 所需時間 15 分鐘 使用的自學課程檔案 GSG_03_Terrain_Pad.rvt

在不同高程加入點以建立地形，並建立一個依建築基礎牆的敷地建板。在開始之前，請先下載 GSG_03_Terrain_Pad.rvt 自學課程檔案。下載此 ZIP 檔案 (如果您尚未下載自學課程的練習檔案)。

目標

• 在不同高程定義點以建立地形實體。
• 根據基礎牆的跡線建立敷地建板和填方。

觀看影片

加入地形實體

1. 開啟練習檔案 GSG_03_terrain_pad.rvt。

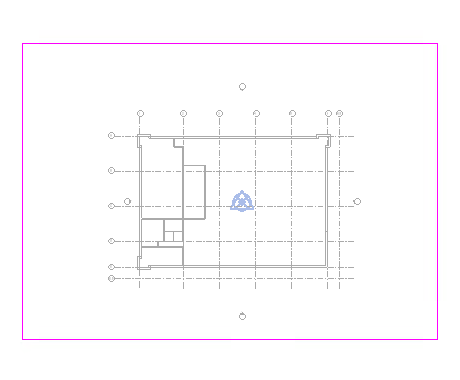

2. 在專案瀏覽器中的「樓板平面圖」下，按兩下「敷地」。
3. 按一下「敷地」頁籤「為敷地建立模型」面板「地形實體」下拉式清單 (從草圖建立)。
4. 在「繪製」面板上，選取矩形工具。
5. 在建築周圍繪製一個矩形。

6. 在「繪製」面板上，選取 (點選牆)。
7. 在選項列上，清除「延伸到牆 (至核心)」。
8. 選取外牆。使用 Tab 鍵可選取牆鏈。
   • 使用 翻轉控制，確定草圖是在牆的內面。
9. 在類型選取器上，選擇「敷地建板」。
10. 按一下 (完成編輯模式)。

為地形實體設定造型

1. 選取地形實體。
2. 按一下「修改 | 地形實體」頁籤「造型編輯」面板「加入點」。
3. 在選取的高程處加入點。

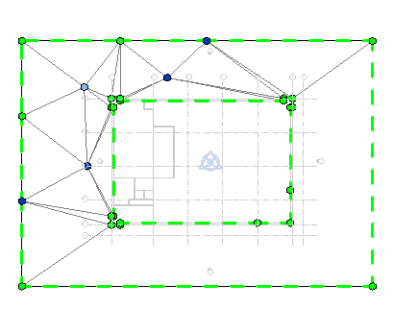

   1. 在「加入點」面板上，將高程設定為 2500，然後如圖所示加入點。

   2. 變更高程為 1000，並如圖所示加入點。

4. 按一下「修改 | 地形實體」頁籤「造型編輯」面板「修改子元素」。
5. 選取右側的地形實體邊界。
6. 在「修改 | 地形實體」頁籤「修改子元素」面板上，將「高程」設定為 -500，然後按 Enter。
7. 按一下「修改」以完成地形實體。

建立填方和建築樓板

1. 按一下「敷地」頁籤「為敷地建立模型」面板「地形實體」下拉式清單 (從草圖建立)。
2. 在「繪製」面板上，選取 (點選牆)。
3. 在選項列上，清除「延伸到牆 (至核心)」。
4. 在類型選取器中，選取「建築地坪填方」。
5. 在「性質」選項板中，將「高度偏移」設定為 -150。
6. 選取外牆。使用 Tab 鍵可選取牆鏈。
   • 使用 翻轉控制，確定草圖是在牆的內面。
7. 按一下 (完成編輯模式)。
8. 按一下「建築」頁籤「建立」面板 (樓板)。
9. 在「繪製」面板上，選取 (點選牆)。
10. 在選項列上，清除「延伸到牆 (至核心)」。
11. 選取外牆。使用 Tab 鍵可選取牆鏈。
    • 使用 翻轉控制，確定草圖是在牆的內面。
12. 按一下 (完成編輯模式)。

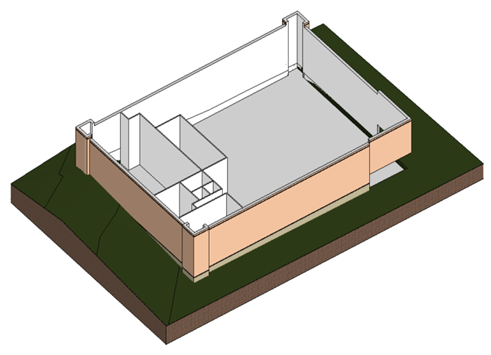

13. 在快速存取工具列上，按一下 (預設 3D 視圖)。
14. 在檢視控制列上，按一下「視覺型式: 隱藏線」「描影」，檢視材料。
