扶手延伸

了解如何在連續扶手中加入扶手延伸。

這是什麼？

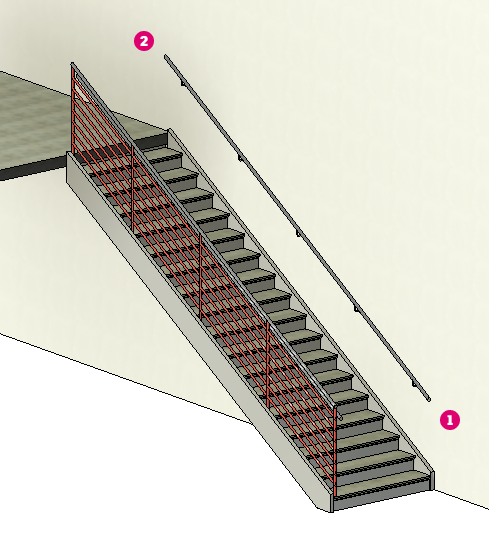

當您需要修改和自訂模型中扶手的起始和結束條件時，會使用扶手延伸。扶手預設是由用來定義扶手的草圖線的起點和終點定義。例如，您放置樓梯，在樓梯中自動加入的扶手會在第一個踏板的前端處 開始，並在最後一個豎板處的邊緣 結束。扶手延伸可讓您修改此預設條件，使用扶手延伸將扶手延伸到扶手端點之外。請從一般延伸規劃中選取，或使用草圖繪製工具建立自訂延伸。

為什麼要使用它們？

當您需要將扶手延伸到扶手草圖之外時，請使用扶手延伸。例如，上面顯示的樓梯和扶手不符合規範要求。為了符合規範要求，必須至少要有一根扶手延伸超過樓梯頂端 12"，並在樓梯底部至少延伸一個踏板寬度 。除了延伸長度，扶手還必須向牆、向自己或沿著行走面彎折。符合規範要求是最可能使用扶手延伸的原因。對上圖的樓梯套用扶手延伸後，安裝至牆的扶手會在頂部和底部延伸並向牆彎折。

在何處找到工具？

扶手延伸是指定為欄杆扶手類型之連續扶手的類型性質設定。除非您明確知道如何存取，否則可能會很難找到這個設定。

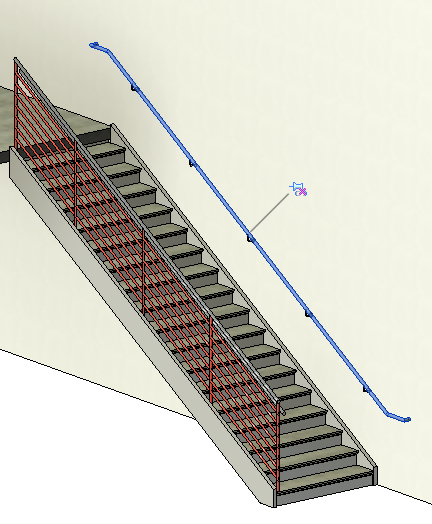

1. 在 3D 視圖或平面視圖中，按 Tab 以亮顯連續扶手，然後按一下以將其選取。
   將會顯示釘住圖示 ()。圖釘指出未對其進行任何扶手實體或欄杆系統類型變更。扶手如「欄杆系統」類型性質中指定。



   按一下釘住圖示時，會顯示取消釘住 () 圖示。

2. 在「性質」選項板上，按一下 (編輯類型)。
3. 在「類型性質」對話方塊中，使用下拉式清單設定「起點/底部」和/或「終點/頂部」的「延伸型式」。

   • 無 - 如果您要手動繪製延伸造型，請使用此選項並設定長度。
   • - 牆
   • - 樓板
   • - 支柱
4. 指定延伸的長度。
5. (可選) 如果對扶手的「起點/底部」加入延伸，請選取「加上踏板深度」，以在扶手以樓梯為主體時，自動在延伸的長度增加踏板深度。
6. 按一下「確定」。

請觀賞下視面的影片，以了解如何加入扶手延伸。

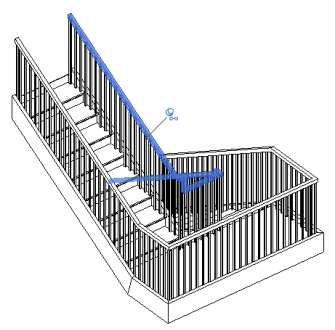

除了加入預設延伸外，您還可以為扶手延伸繪製自訂造型。

1. 在 3D 視圖或平面視圖中，按 Tab 以亮顯連續扶手，然後按一下以將其選取。
2. 在「連續扶手」面板上，按一下 (編輯扶手)。
3. 在「工具」面板上，按一下 (編輯路徑)。
4. 使用草圖工具可建立扶手延伸的路徑。
5. 按一下 (完成編輯模式)。

範例

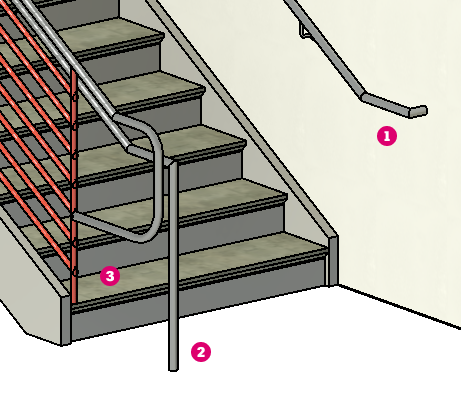

此範例影像顯示扶手延伸的一些可能規劃。

• - 有牆延伸的扶手向牆彎折。
• - 有樓板延伸的扶手。扶手向樓板彎折時，延伸會使用 90 度接合。
• - 頂部扶手延伸向扶手支柱彎折。此扶手延伸經過編輯，在向支柱彎折時為圓角接合。
