測量元素

測量兩個元素或其他參考之間的距離。

「測量」工具可讓您快速測量和暫時顯示個別牆、模型線的長度 (以及與水平方向的角度，如果適用)，或在視圖中選取的兩點之間的距離。在立面視圖中，可以使用此工具僅選取與視圖方向互垂的牆的端點 (以顯示牆的高度)。您可以繪製一條暫時線或一條連接指定點的線鏈。工具產生的標註都會保留在螢幕上，直到開始下一次測量或結束此工具為止。長度標註還將顯示在選項列上的「總長度」方塊中。

註: 針對細部線，您可以使用 (在兩個參考之間測量) 沿著線測量其長度或參考點。 但是，您無法使用 (沿著元素測量) 測量細部線，因為線不是模型元素。 在 3D 視圖中工作時， (在兩個參考之間測量) 是唯一可用的測量工具。

影片：測量

1. 按一下「修改」頁籤 「測量」面板 「測量」下拉式清單，然後按一下 (在兩個參考之間測量) 或 (沿著元素測量)。

   如果選取「在兩個參考之間測量」，則可以從起點測量某段特定長度。按一下起點，沿著您希望線延伸的方向移動游標。在 3D 視圖中測量時，按 Ctrl 鍵可約束某個平面中與第一個選取點互垂的測量。使用鍵盤快速鍵 SP (鎖點互垂點) 取代來測量與目標線或目標平面的互垂距離。

   如果選取「沿著元素測量」，請在繪圖區域中選取元素。元素上會顯示暫時標註，而選項列上會顯示總長度。

2. 如果您想要在繪製的暫時線鏈上顯示標註，請在選項列上選取「鏈」並執行下列任一操作：
   • 指定一系列點。
   • 指定第一個點，沿線要延伸的方向移動游標，然後輸入該線的長度值，重複此操作直至繪製鏈中的所有線。

   選項列上的「總長度」方塊中保持顯示當前的鏈總長度。按兩下以結束鏈。

   註: 只有在選取「Measure Between Two References」(在兩個參考之間測量) 時才能使用「Chain」(鏈)。
3. 按一次 Esc，以結束當前測量。
4. 按兩次 Esc，以結束「測量」工具。

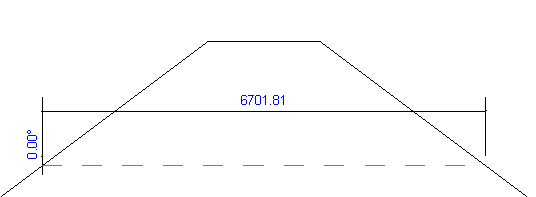

   有長度與角度的測量線

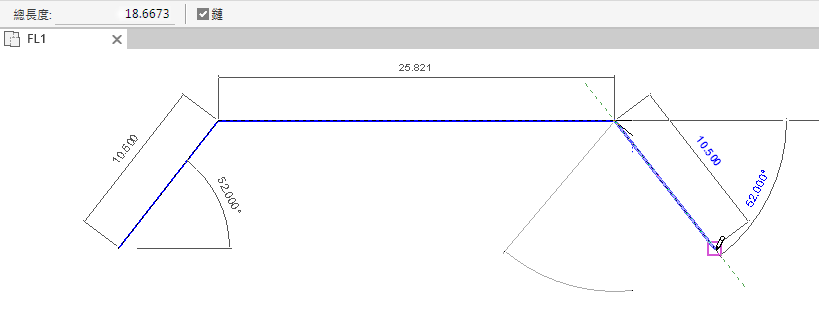

   總長度顯示在選項列上的測量鏈
