變更元素的切割輪廓

使用「切割輪廓」工具可變更視圖中切割的元素 (如屋頂、樓板、牆和複合結構層) 的造型。

該工具可在平面視圖、天花板反射平面視圖和剖面視圖中使用。對輪廓所做的變更是視圖特有的；也就是說，其他視圖中元素的 3D 幾何圖形及其外觀會保持不變。

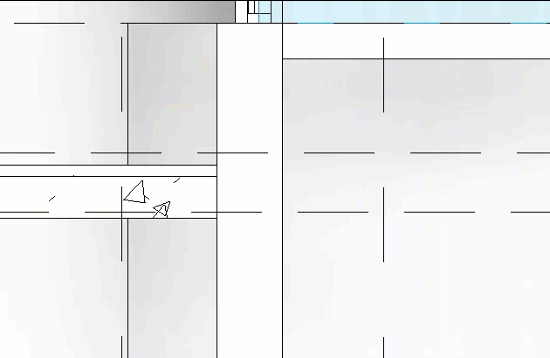

影片：變更元素的切割輪廓

1. 按一下「視圖」頁籤「圖形」面板 (切割輪廓)。
2. 在選項列上，對於「編輯」，選取「面」(以編輯面周圍的整個邊界)，或選取「面之間的邊界」(以編輯面之間的邊界線)。
3. 將游標移至視圖中元素 (例如複合牆) 的上方。

   依據選取的「編輯」選項，將亮顯有效的切割面或邊界線。

4. 按一下亮顯的切割面或邊界以選取它，並進入草圖模式。
5. 繪製要加入到選取項目或從其中刪除的區域。使用在同一邊界線開始和結束的連續線。

   您無法繪製封閉迴路或跨越起始邊界線。但是，若使用的是「面之間的邊界」選項，則可以在面的其他邊界上進行繪製。

   在繪製的第一條線上會顯示控制箭頭。它指向在編輯後將保留的部分。按一下控制箭頭以變更其方向。

   註: 編輯面之間的邊界線時，只需繪製該區域的兩條邊界線即可。繪製的兩條線之間將顯示連接線。您無須繪製此線。
6. 完成編輯時，按一下 (完成編輯模式)。
7. 若要變更視圖中元素的圖形顯示 (例如線粗或顏色)，請在元素上按一下右鍵，然後按一下「取代視圖中的圖形」「依元素」。請參閱〈取代個別元素的可見性與圖形顯示〉。

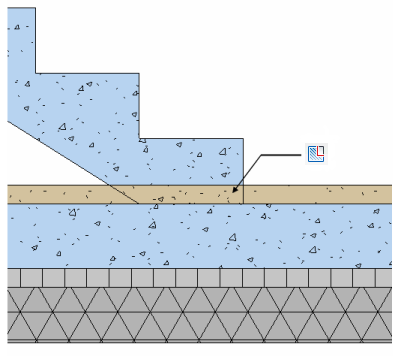

如果您具有兩個相鄰的元素，並要如下圖所示編輯其輪廓，請使用「面之間的邊界」選項來取得所需效果。
