荷載

將結構負載套用至您的解析模型，以評估您設計中可能的變形和應力。

您可以對分析模型施加點負載、線負載和面負載。

按一下「分析」頁籤「分析模型」面板 (負載) 以存取負載工具。

• 按一下「修改 | <負載>」
  • (點負載)
  • (「線性荷載」)
  • (面負載)

每個負載工具都有兩個放置選項：

1. 點負載：
   1. (在端點上) - 建立一個約束到分析構件端點或分析嵌板角點的點負載。
   2. (點選位置) - 在分析構件或嵌板上的任意位置放置負載。
2. 線負載：
   1. (在主體上) - 建立一個約束到分析構件整個長度或分析嵌板邊緣整個長度的線負載。
   2. (定義路徑) - 在分析構件或嵌板上的任意位置放置負載。
3. 面負載：
   1. (在主體上) - 為分析嵌板的整個表面建立一個面負載。
   2. (定義邊界) - 在分析構件或嵌板上的任意位置放置負載。

負載主體

• 負載永遠有一個主體元素。
• 主體允許被參考。
• 主體位置的變更將觸發負載位置更新。
• 如果刪除主體，負載也會一併刪除。
• 只能將負載指定到一個主體。
• 您可以將負載放在主體外。
  • 負載還是有主體，且其行為不會相對於其主體發生變更。
  • 但是該元素將顯示警告。情況解決後，警告會消失。
• 負載可約束到其主體的端點/角點/整個長度/整個區域，或者可以有一個相對於其主體的使用者定義位置。約束狀態由特定負載性質中的「受約束於主體」參數標示。使用「在端點上」或「在主體上」工具建立的負載，預設會勾選此參數的方塊。使用「點選位置」、「定義路徑」和「定義邊界」工具建立的負載，不會勾選此參數的方塊。
  • 若要從負載中移除約束，可以取消勾選「受約束於主體」旁邊的方塊。之後，負載的行為將類似於使用「點選位置」、「定義路徑」和「定義邊界」工具建立的負載。此動作無法回復，一旦從負載中移除約束，就無法約束回其主體，「受約束於主體」參數將灰顯。

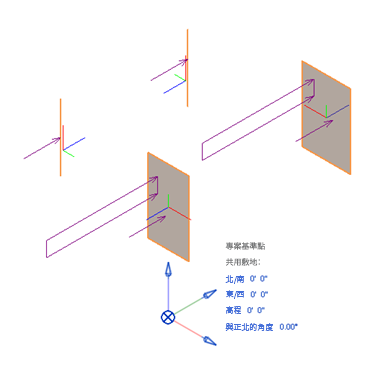

負載方位

負載的方位會與專案基準點及其方位設定對齊。

力的 Y 軸方位與 N/S 方位對齊，X 軸與 E/W 對齊，Z 軸與高程對齊。

旋轉專案北將同時變更分析元素的方位和負載的方位。如果您變更分析元素的方位，負載的位置將不會更新。
