自由造型鋼筋曲面分佈

自由造型鋼筋曲面分佈會利用可變非平面分佈，填入造型不規則主體的曲面。

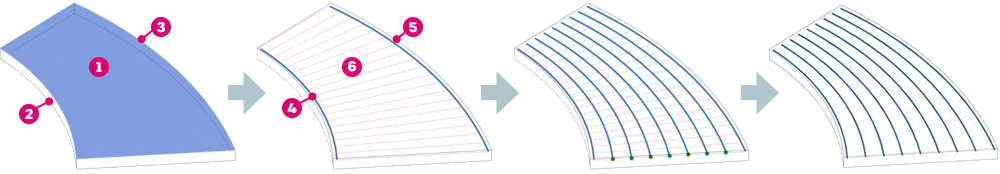

在鋼筋集中的曲面分佈設定的第一個和最後一個鋼條之間內插，即可建立鋼條。曲線遵循主體表面幾何圖形並遵循主體保護層。首先，起始表面 和主體表面 的交點放置第一根鋼筋。接下來，結束 表面和主體表面的交點放置第二根鋼筋。最後，剩餘的鋼筋 (如鋼筋集配置指定) 在第一根 鋼筋和最後一根 鋼筋之間內插 。

鋼筋保護層

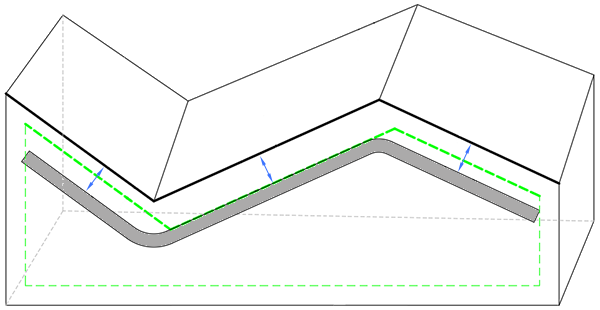

自由造型鋼筋曲面分佈將遵循主體的保護層偏移，並從指定參考面的交點放置。如果多個面具有不同的保護層偏移，則更大的保護層用於放置所有自由形式的線段。

當您將自由造型鋼筋的型式性質指定為「鐙筋/箍筋」時，您可以變更型式參數的「鐙筋/箍筋的鐙筋/箍筋貼附」的值，自由造型鋼筋可以貼附至混凝土保護層的內側或外側，這取決於「鐙筋/箍筋貼附」參數的設置。
