在樑板預鑄組合上繪製獨立大樑

對樑板組合手動加入晶格大樑。

插入獨立的晶格大樑

1. 按一下「結構」頁籤「工作平面」頁籤 (設定)。
2. 在「工作平面」對話方塊中選取「點選平面」，然後按一下「確定」。
3. 選取樑板組合的底部面以設定工作平面。
4. 按一下「結構」頁籤 「模型」頁籤 「元件」下拉式清單 (放置元件)。
5. 在「性質」選項板頂端的類型選取器中，選取「樑板」-「晶格大樑」。

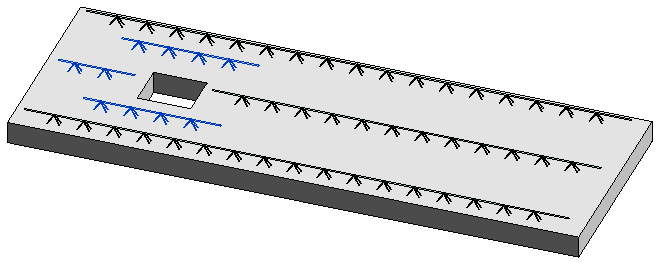

6. 按一下起點和終點，在樑板上繪製其他大樑。

7. 在「性質」選項板的「約束」下調整「偏移」參數，以符合原始大樑在樓板組合中的偏移 (如有必要)。

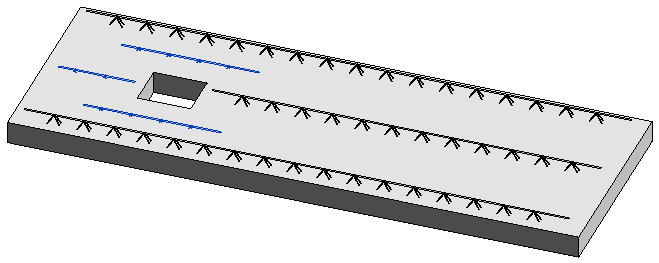

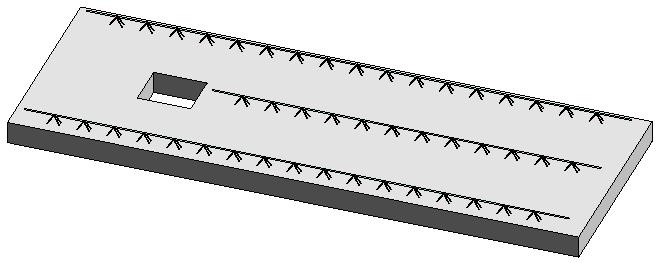

當您以此方法在樑板組合上繪製大樑時，大樑不會依賴組合的鋼筋規則。如果您變更或移除基板組合的鋼筋規劃，這些獨立的大樑還是會放置在原地。

提示: 使用 (安裝配件) 工具可取代在編輯的組合中可能已經遺失的鋼筋桁架。
