在預鑄施工圖上對安裝配件加上標註的範例

檢閱在預鑄施工圖視圖中對安裝配件加上標註的不同工作流程範例。

在一條標註線上標註安裝配件

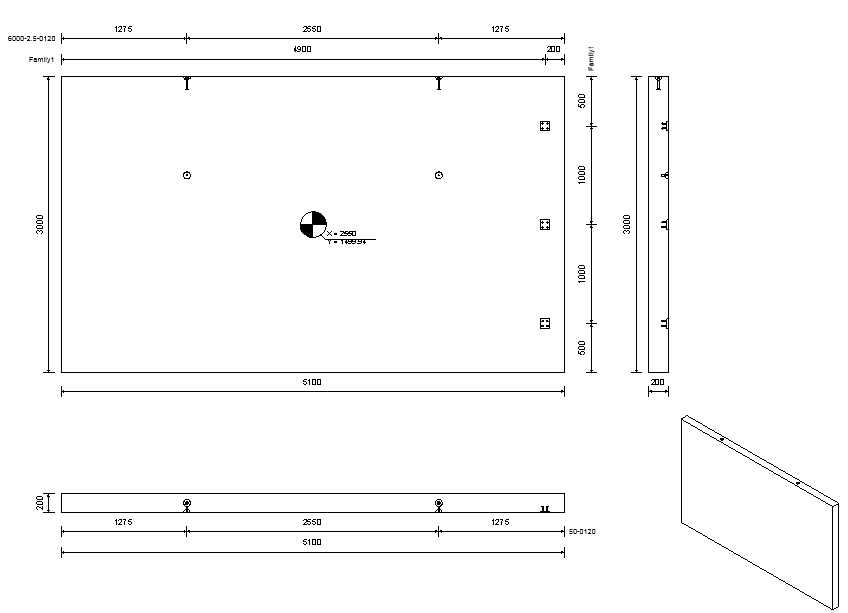

如果安裝配件放在主體的同一側，同一個族群所有安裝配件的標註都會放在一條線上。此放置作業的參考是元素的中心。有相同族群名稱、位於主體中心頂端的所有安裝配件，都會標註在元素的頂端。中心下方的安裝配件則會標註在元素的下方。同樣的規則也適用於垂直標註線。除了安裝配件的標註點 (左側與右側或頂端與底端的一點) 之外，主體範圍的標註點也會放入標註線。

範例：在兩個方向標註錨栓板的中心 (上視圖)

  1. 從下列位置開啟錨栓板族群：Libraries\US Metric\Structural Connections\Mounting Parts\Fastening Plates\M_Plate with Anchors.rfa


  2. 在專案瀏覽器中，切換到「樓板平面圖」的「參考樓層」，然後建立一條水平模型線和一條垂直模型線，兩條線在錨栓板的中心相交。


  3. 定義「標註_頂部」子品類，並將其設定為兩條線的子品類。
  4. 定義「可見性」標註線實體參數，並將線設定為不可見。
  5. 將錨栓板族群載入到專案，並將其放置於牆上。


  6. 按一下「預鑄」頁籤「分段」面板 (分割) 來分割牆。
  7. 按一下「預鑄」頁籤「連接」面板 (安裝配件) 將錨栓板加入組合中。
  8. 按一下「預鑄」頁籤「製造」面板 (施工圖) 為組合建立施工圖。

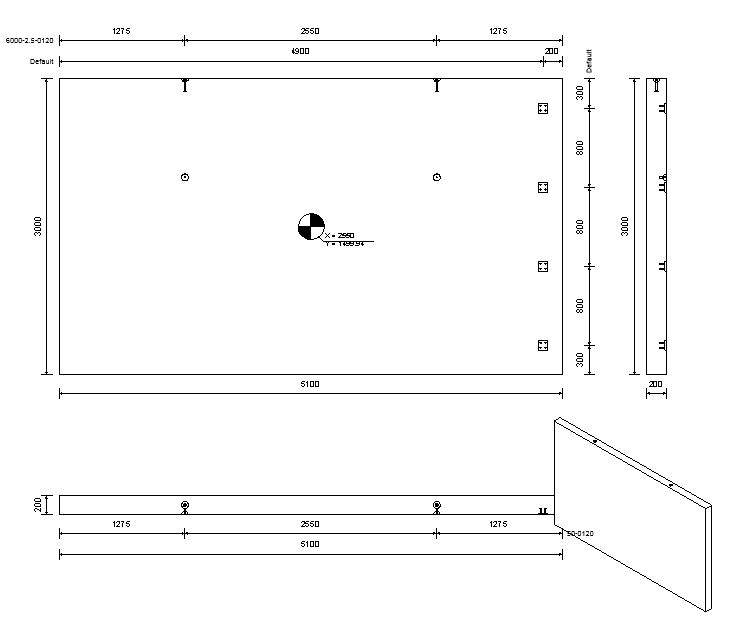

錨栓板的中心在從上方俯視的視圖中會加上標註 (因為它們都屬於相同的族群，所以在一條線上)：


根據子品類的名稱，只有當從上方檢視錨栓板 (如同在族群中所見) 時，才能建立標註線。此範例中的牆則只在前視圖中。

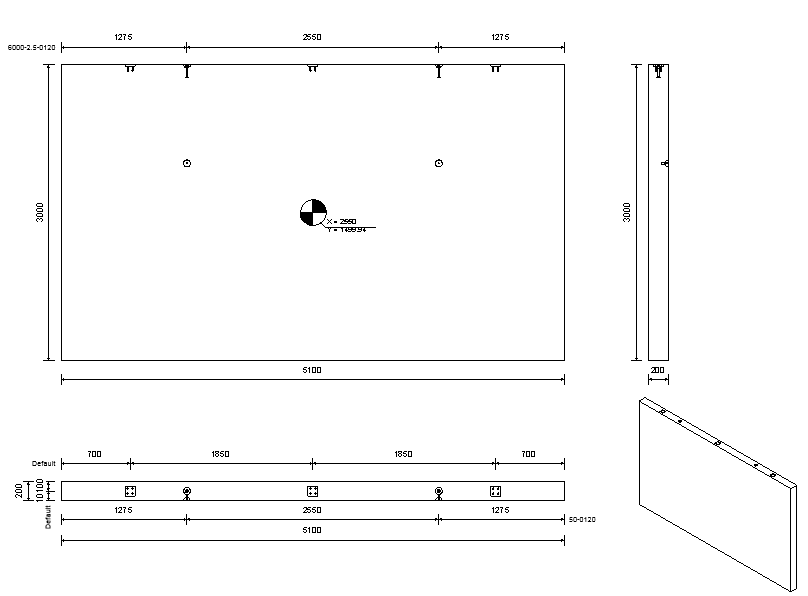

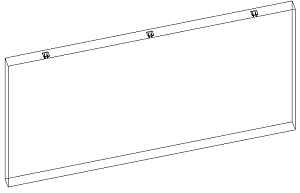

如果在牆頂端的面加入板片，則會在圖面的上視圖對族群加上標註：




範例：只使用一條標註線標註錨栓板族群

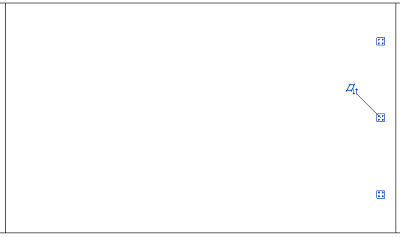

  1. 只建立一條標註線，而不是在中心相交的兩條線。在族群中心放置線條，並與錨栓板的平面正交。

  2. 像第一個範例一樣選取子品類和可見性參數。

  3. 將族群載入到專案，並將其放置於牆上。
  4. 按一下「預鑄」頁籤「分段」面板 (分割) 來分割牆。
  5. 按一下「預鑄」頁籤「連接」面板 (安裝配件) 將錨栓板加入組合中。
  6. 按一下「預鑄」頁籤「製造」面板 (施工圖) 為組合建立施工圖。

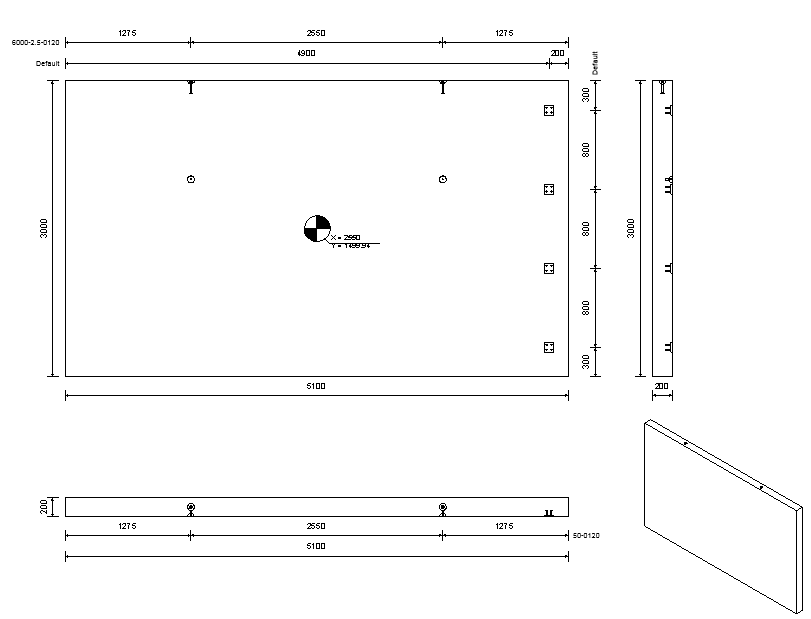

標註族群的方式與第一個範例相同，但是有兩個重要的差異：
  • 在第一個範例中，可能會如上面所示只建立一條線，以水平或垂直顯示標註；在第二個範例中，則是使用同一條參考線在兩個方向加上標註。
  • 如果在第一個範例中加入錨栓板時旋轉了，就完全無法加上標註 (參考線不再與牆的軸平行)；在第二個範例中，板片的中心則會永遠加上標註。

範例：使用族群的輪廓線標註錨栓板

  1. 從族群中移除任何標註線。
  2. 將族群載入到專案中。
  3. 按一下「預鑄」頁籤「製造」面板 (施工圖) 為組合建立施工圖。

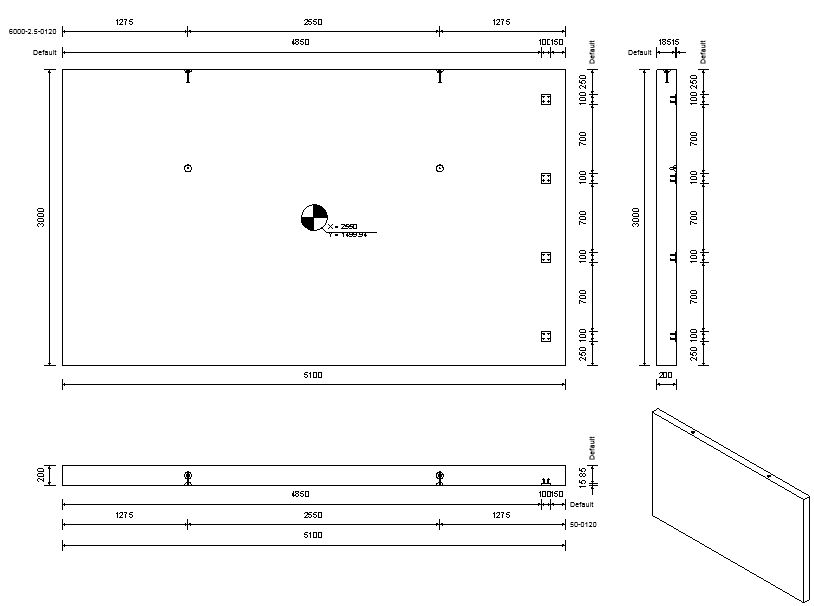

錨栓板的範圍在所有視圖中都會加上標註 (因為都是相同族群，所以使用一個標註)。

在上視圖和前視圖中，只有板片會加上標註 (錨栓不會)，因為在這些視圖中，只會看見錨栓的圓形面，因此沒有參考可供標註。

範例：使用巢狀族群標註

  1. 使用「公制一般模型面基礎」樣板建立新的族群。

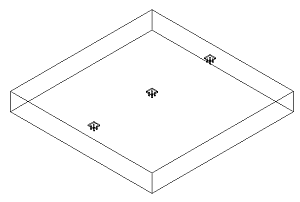

  2. 將有標註的錨栓板載入到族群中，然後在族群本體的頂端面放置三個實體。


    3. 註: 必須透過新族群傳入「可見性」標註線實體參數。
  3. 在牆上放置新族群。


  4. 按一下「預鑄」頁籤「分段」面板 (分割) 來分割牆。
  5. 按一下「預鑄」頁籤「製造」面板 (施工圖) 為組合建立施工圖。
錨栓板只會在前視圖中加上標註：
