建立和編輯自訂鋼絲網鋼筋片材

建立一個自訂鋼筋網片材，在結構牆或結構樓板中製造唯一鋼筋。

建立自訂鋼筋網片材

1. 首先，您必須定義用於產生自訂鋼筋網片材的準則。按一下「預鑄」頁籤 「配筋 」面板下拉式清單 (CFS 規劃) 以開啟「自訂鋼筋網片材規劃」對話方塊。
2. 檢閱和修改下列準則。不符合這些準則的鋼筋組合不會轉換為圖紙。
   • CFS 的最大長度：指定自訂鋼筋網片材的最大長度。
   • CFS 的最小長度：指定自訂鋼筋網片材的最小長度。
   • CFS 的最大寬度：指定自訂鋼筋網片材的最大寬度。
   • CFS 的最小寬度：指定自訂鋼筋網片材的最小寬度。
   • 線材的最大長度：指定自訂鋼絲網片材中鋼絲網線材的最大長度。
   • 線材的最小長度：指定自訂鋼絲網片材中鋼絲網線材的最小長度。
   • X 方向增量：指定自訂鋼絲網鋼筋片材的 X 軸偏移。原點。
   • Y 方向增量：指定自訂鋼絲網鋼筋片材的 Y 軸偏移。原點。
   • 焊接點處的最大直徑：指定自訂鋼絲網鋼筋片材上焊接點處鋼絲網線材的最大直徑。
   • 最小重疊：指定自訂鋼絲網鋼筋片材的邊上所需的最小線材重疊。
   • 有效的線材直徑：指定生成自訂鋼絲網鋼筋片材所需的有效鋼筋大小。
   • 線材的最小兩個焊接點：指定線材在自訂鋼絲網鋼筋片材上必須至少有兩個焊接點。
3. 繪製鋼筋實體來設計結構牆或樓板中的自訂鋼筋網片材。請注意以下準則：
   • 鋼筋必須符合「自訂鋼筋網片材規劃」對話方塊中的所有限制。
   • 自訂鋼筋網片材可以從包含鋼筋集和/或個別鋼筋的鋼筋組合產生。
     註: 這也適用於不同的分佈和自由造型鋼筋。
   • 設計中的所有鋼筋必須繪製或放置在相同的平面上。
4. 選取所有鋼筋來生成鋼筋網片材。
5. 按一下「修改 | 結構鋼筋」「建立」面板 (建立組合)。

6. 在「新組合」對話方塊中，編輯預設類型名稱值，然後按一下「確定」。
7. 選取新的鋼筋組合。
8. 按一下「預鑄」頁籤「配筋」面板 (自訂鋼筋網片材)。
9. 在選項列上按一下「完成」。

10. 鋼筋組合轉換為鋼筋網片材與自訂放置線材。新圖紙也可在類型選取器中使用，用於您的模型中其他結構牆或樓板的快速放置。

編輯自訂鋼筋網片材

1. 選取自訂鋼絲網鋼筋片材。
2. 按一下「預鑄」頁籤「配筋」面板 (自訂鋼筋網片材)。自訂圖紙將回復為其來源鋼筋組合。
3. 根據需要，調整鋼筋和組合。
4. 再次按一下「預鑄」頁籤「配筋」面板 (自訂鋼筋網片材)，以轉換回自訂鋼筋網鋼筋片材。已編輯的鋼筋和組合必須繼續遵循上述的準則，才能正確轉換。

註: 您可以使用「預鑄牆區域配筋類型」和「預鑄樓板區域配筋類型」對話方塊中「鋼筋」頁籤的「 轉換為自訂鋼筋網片材」勾選方塊，建立自訂的鋼筋網片材。

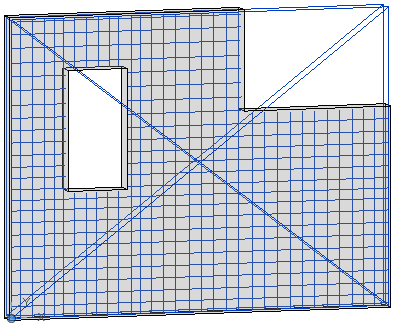

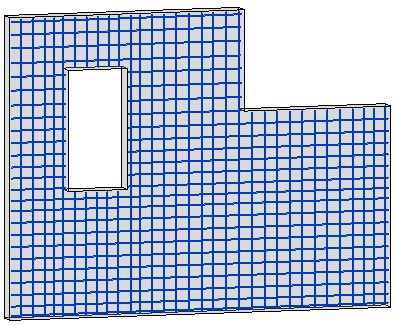

註: 您可以在 3D 視圖中以實體或透明方式檢視鋼筋網片材和自訂鋼筋網片材。若要執行此作業：

1. 選取鋼筋網片材。
2. 在「性質」選項板上，按一下「視圖可見性狀態編輯」按鈕。
3. 在「鋼筋網片材視圖可見性狀態」對話方塊中，選取要以透明或實體方式檢視鋼筋網片材的 3D 視圖。

請注意，可見性選項與實體相關，而非與類型相關。因此，您應選取要為其設定實體/透明表現法的所有實體。
