點到點鋼塑型

使用「結構設定」中的自動縮減選項，從精確點選起點和終點開始建立鋼元素幾何圖形。

位於何處？

• 「結構」頁籤「結構面板」
• 「管理」頁籤「設定」面板 (結構設定)

關於在自動接合期間鋼元素的自動縮減

您可以使用以下步驟，為新模型 (或為目前模型追溯) 切換結構鋼元素的自動縮減行為：

1. 按一下「結構」頁籤「結構」面板

或者

2. 按一下「管理」頁籤「設定」面板 (結構設定)「結構設定」對話方塊隨即開啟。
3. 在「結構設定」對話方塊中，按一下「結構鋼元素」頁籤。
4. 勾選「在自動接合期間停用鋼元素的自動縮減」的方塊。
   註: 如果出現警告對話方塊，請一下「確定」。
5. 按一下「確定」儲存變更並關閉「結構設定」對話方塊。

圖面中的鋼元素將會以既有專案元素和新建元素的點到點幾何圖形更新。

選項	範例

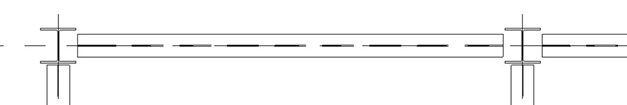

啟用了自動縮減的鋼樑

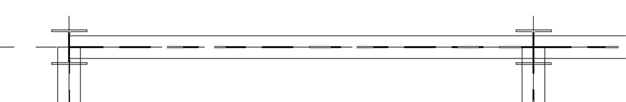

停用了自動縮減的鋼樑

註:

• 在「性質」面板中，變更了下列值設定：
  • 無法編輯「起點延伸」。
  • 從清單中移除了「起點接合削減」。
  • 「重量」經過重新計算以配合長度。
  • 「系統長度」和「切割長度」現在相等。
  • 使用鋼修改器或其他 Revit 功能 (例如空心等) 可以進一步編輯元素。
• 在功能區上選取樑時，無法再使用「變更參考」功能。
• 柱和斜柱不受點到點選項的影響；幾何圖形仍會根據環境如預期般縮減。

斜柱的點到點工作流程

使用點到點工作流程加入斜柱時，柱的幾何圖形現在會延伸至系統長度的終點。

如果關閉「點到點」選項，斜柱將調整為次要狀態。在此狀態下，柱會與相交樑的底部對齊，並貼附至最小的交叉線。

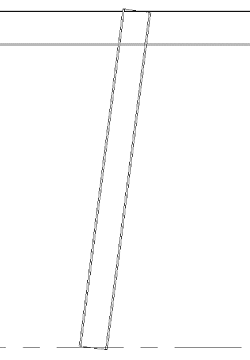

在「點到點」打開的情況下建立的斜柱表現法。 頂部幾何圖形對齊：定位線。 在頂部貼附對正：與柱中線相交

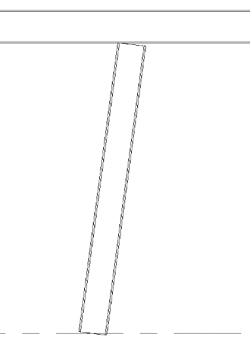

在「點到點」關閉的情況下建立的斜柱表現法。 頂部幾何圖形對齊：定位線。 在頂部貼附對正：最大相交
