分割預鑄雙牆

了解如何分割預鑄雙牆,並手動調整其分段。

分割 指令執行期間,會根據 規劃 對話方塊中指定的分段參數執行分段。分段是以重量為基礎,並且會考慮所有層 (包括空氣) 的密度。

您可以稍後手動變更分段。執行此作業:

  1. 選取一個零件。
  2. 按一下「修改 | 零件」頁籤 >「零件」面板 (編輯分割)。

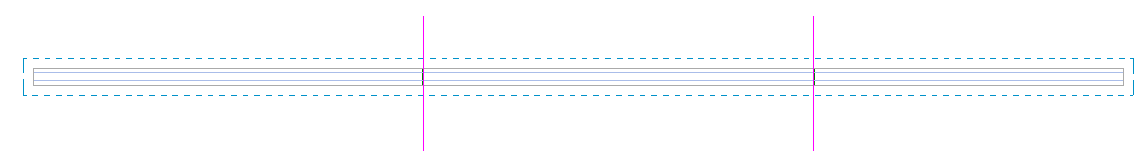

分割線控制全部三層的接合位置。

您也可以手動建立一個分段。執行此作業:
  1. 選取雙牆的結果零件。
  2. 按一下「修改 | 零件」頁籤 >「零件」面板 (分割零件)。
  3. 在這裡,您可以為全部 3 層指定一條分割線,或為每一層指定個別的分割線。

手動分割牆後,請使用「分割」指令從您的選取項目建立預鑄雙牆組合。

對於轉角連接,請使用 Wall Joins 指令設定層的位置和優先順序。您可以同時擁有方形和斜接的轉角連接。

對於在 90 度處連接但不是在轉角的牆,「分割」指令將會建立一個 T 形連接。如果是在某個不應該出現 T 形連接的交點,您可以使用不允許接合來調整主元素那一面的事件牆。

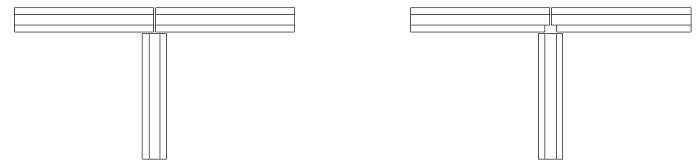

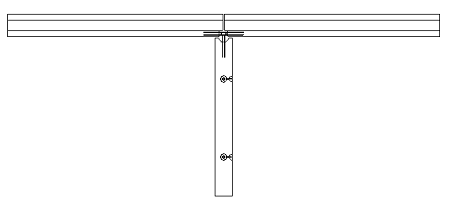

分段結果

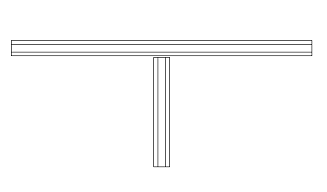

接合的雙牆

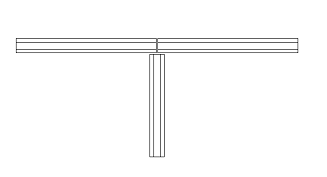

未接合的雙牆

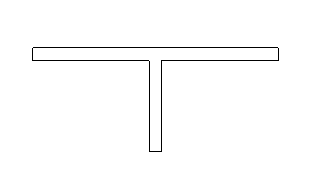

接合的雙牆和實心牆

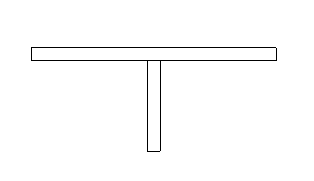

未接合的雙牆和實心牆

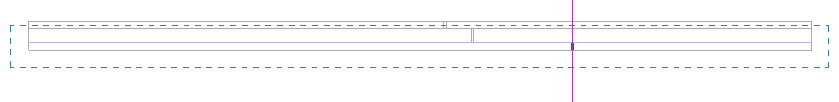

如果需要,請使用「零件」選項 - 展示造型控點,來手動調整零件的面。


註: 您也可以沿著元素的高度進行調整,以適應不同的情況 (例如存在由雙牆支撐的樑板)。
