從 Revit 轉移分析結果到 Advance Steel

使用 Advance Steel Extension for Revit，可將分析結果從 Revit 專案轉移到 Advance Steel 模型。

註: 若要取得將傳輸的分析結果，除了 Advance Steel Extension for Revit 之外，您還需要安裝 Robot Structural Analysis Toolkit。您可以從 Autodesk App Store 下載這兩個增益集。

工作流程

分析結果是使用 .smlx 格式來轉移。因此您必須使用 Advance Steel Extension 才能匯出模型。

1. 從 Revit 匯出模型 (或選取的模型零件)：「增益集」頁籤 「Advance Steel Extension」面板 「Export」。
2. 在 Advance Steel 中匯入 smlx 檔案：「Export & Import」頁籤 「Revit」面板 「Import」。

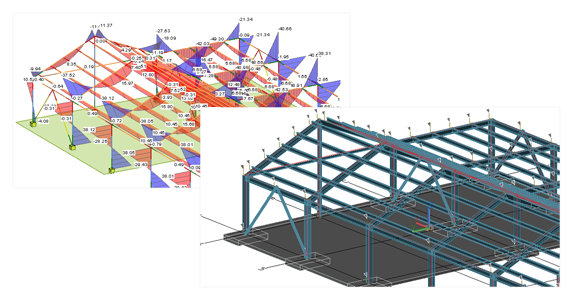

將在每個必要的樑端點建立包含 Revit 分析結果的分析節點。

分析節點也可用於 Advance Steel 的「Synchronization」對話方塊。該對話方塊可以指出節點的刪除、新節點的建立，或任何節點內分析結果值的修改。

「Synchronization」對話方塊有一個 Node 篩選，只顯示與節點相關的行。如果要顯示節點內的力和力矩值，也可以從 File (smlx 檔案) 或 Model 取得另外兩欄。這兩欄的名稱分別為「Efforts…-File」和「Efforts…」。

您可以在對話方塊中加入欄：

1. 以右鍵按一下表格標題
2. 選取「Add Column」「Model」「Efforts...」

smlx 檔案和模型之間對於每個力或力矩方向的差異，可以在個別的對話方塊中顯示。您可以按兩下每一個同步行中的三個點來存取此對話方塊。

轉移內容

只會將「負載組合」的分析結果從 Revit 專案轉移至 Advance Steel 中的「Analytical Nodes 」。不會匯入「負載情況」。
