規劃預鑄結構牆組合零件

修改牆零件參數，以變更用於產生結構牆組合的預設連接零件。

您可以在「規劃」對話方塊中變更零件設定。按一下「預鑄」頁籤「規劃」面板 (規劃)，然後導覽至牆的適當節點：

• 「混凝土」「牆」「實體牆」「零件」

依需要調整下列牆零件參數。

名稱	說明
斜頂出器
類型	指定預鑄牆的升起錨栓和類型。

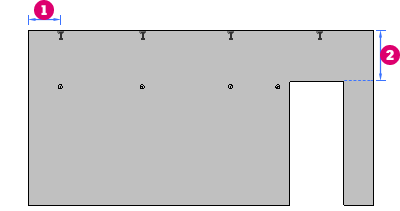

與邊緣的最小距離	指定從斜頂出器至任意牆邊緣的最小距離。
與開口的最小頂部距離	指定從斜頂出器頂部至任意牆開口的最小距離。
張力能力	指定升起錨栓的防火抗拉強度。
使用側斜頂出器 (如果高度超過)	指定在預鑄牆中放置側錨栓之前所需的最小牆高度。
斜撐嵌入件
類型	指定牆連接的斜撐和類型。

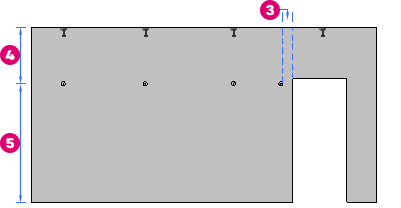

斜撐嵌入件距離 和	以距牆的上邊緣或下邊緣的距離的形式，指定牆斜撐的位置。
以牆高度的百分比表示	選取此項以使用總預鑄牆高度的百分比，而不是「斜撐嵌入件距離」參數的特定單位。
斜撐嵌入件位置	指定用來放置斜撐嵌入件的位置。選取「無」、「在檢視側」、「在檢視位置對側」或「兩側」。
與開口的最小距離	指定從斜撐至任意牆開口的最小距離。
連接
輪廓前面牆連接	指定預鑄牆前/端點套用的輪廓。
輪廓側牆連接	指定預鑄牆侧面套用的輪廓。
T 形輪廓連接	指定 T 型連接相鄰的預鑄牆前/端點套用的輪廓。
水平輪廓	指定預鑄牆水平分割位置的邊緣輪廓和類型。可以是「水平輪廓」或「垂直輪廓」。
絞索	指定預鑄牆的迴路和類型連接。
鑄造板	指定預鑄牆裝配的錨栓板及類型。
