檢查能源分析模型時，您會看到鋸齒狀邊和表面之間的小間隙。

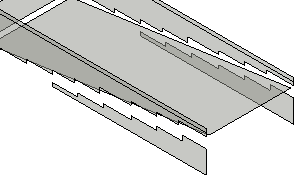

例如，下列影像展示建立分析表面，以表示坡道和相鄰的牆。牆的分析表面會展示坡道相交處的間隙。間隙具有不規則的邊。
能源分析模型包含間隙和鋸齒狀邊

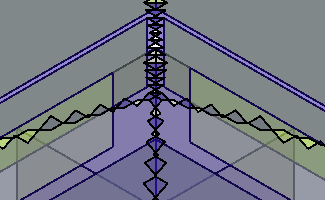

下列影像展示一個不同狀況，其分析表面表示部分的屋頂顯示不規則線。
問題：分析表面的形式和精確度在外觀方面不同於由傳統能源建模工具與程序手動建立的典型封閉殼體幾何圖形。但是，小的間隙和鋸齒狀邊對分析產生的差異很少或幾乎沒有。它們存在的主要原因是能源分析模型建立過程中的效率。
能源分析中使用的分析表面面積是模型元素的表面近似物。自動產生的能源分析模型可能包含分析表面之間的間隙和鋸齒狀邊。能源分析模型的這些特徵可能看似不尋常，但並不影響能源模擬結果的準確度。
在「能源設定」對話方塊中，「分析表面的解析度」選項可讓您指定分析表面與其所表示之建築元素表面相符的精確度。較小的解析度值可能會與建築元素的表面區域更緊密地對齊分析表面區域。但是，此變更將造成能源模擬需花費較長的時間才能完成，但並為顯得更精確。
解決方案：此問題無須任何動作。
