在平面視圖中，當您將視圖的「詳細等級」指定為「中等」或「細緻」，接合的混凝土結構框架元素會顯示不規則或部分幾何圖形消失。
問題: 視圖範圍的切割平面與混凝土框架元素的幾何圖形相交。通常，不規則造型的混凝土樑會以所有三個詳細等級來展示其完整的幾何圖形。但當混凝土框架元素接合時，它們會是可切割的，且容易出現視圖的切割平面。
而對於此行為的基本範例，請想想含凸緣的門板小樑。下列小樑縱斷面的綠色虛線顯示視圖的感知切割平面。
指定詳細等級時，個別和接合框架元素之間的行為差異會更加明顯。

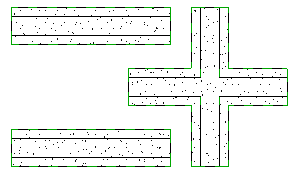

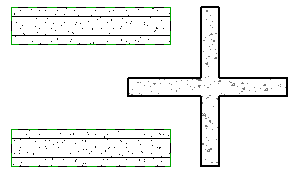

| 詳細等級: 粗糙 | 詳細等級:「中等」或「細緻」 |
|
|
在「中等」和「細緻」詳細等級中，在接合樑套用視圖範圍切割平面的同時，未接合的樑會維持未切割狀態。
解決方案：調整視圖範圍設定，可包括整個元素。在某些情況下，可能需要使用篩選並隱藏或隔離元素，以達到所需的視圖。
