Umístění titulku

Tento postup použijte k umístění titulku do výkresu.

Poznámka: Titulky dodané s aplikací Sada nástrojů AutoCAD Architecture 2024 obsahují pole pro číslo (modelového) pohledu, název (modelového) pohledu a měřítko výřezu (modelu). Pro zobrazení této informace je potřeba je asociovat s pohledem modelového prostoru.

1. Otevřete pohled výkresu obsahující pohled modelového prostoru, ke kterému chcete přidat titulek.
2. Na paletách Nástroje klikněte na tlačítko (Vlastnosti) a klikněte na položku Dokument.
3. Klikněte na paletu Odkazy.
4. Vyberte nástroj titulku.

   Nebo můžete kliknout na kartu Poznámka panel Odkazy rozevírací seznam Nadpis Nadpis.

5. Vyberte pohled modelového prostoru, se kterým chcete titulek asociovat.
   Poznámka: Při přejíždění ukazatelem myši na pohledem modelového prostoru jsou vysvíceny jeho hranice.
6. Počáteční bod titulku umístěte kliknutím.
7. Koncový bod titulku umístěte kliknutím.

   Titulek je vložen s vyplněnými poli pohledu. Pokud obsahuje titulek pole pro informace o listu, může být nutné, před vyhodnocením těchto polí asociovat pohled modelového prostoru s listem.

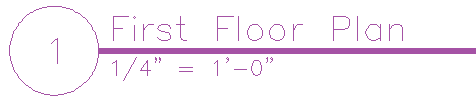

   Značka názvu
