Lze získat vlastnosti plochy, obvodu a hmoty vybraných objektů nebo ze série bodů.
Použití příkazů k výpočtu plochy

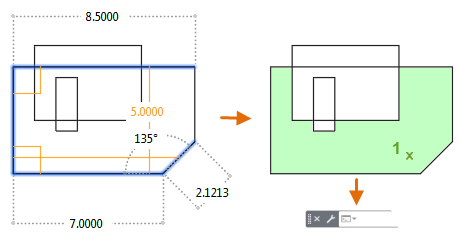

Pomocí příkazů MĚŘITGEOM a PLOCHA lze určit sérii bodů nebo vybrat objekt k nalezení uzavřené oblasti. Se zapnutým rychlým režimem u příkazu MĚŘITGEOM můžete kliknutím do uzavřené oblasti zobrazit vypočítanou plochu a obvod v příkazovém okně. Výpočty obvodu zahrnují výpočty uzavřených vnitřních ostrůvků.
Kliknutím s klávesou Shift můžete přidat nebo odebrat plochy z posouzení. Zahrnují se také obvody uzavřených ostrůvků, jak je znázorněno na následujícím obrázku.

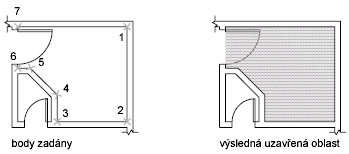

Definování plochy
Můžete změřit plochu uzavřenou body, které určíte. Body musí ležet v rovině rovnoběžné s rovinou XY aktuálního USS.
Výpočet plochy, průměru nebo obvodu objektu
Vypočítat lze uzavřenou plochu a obvod kružnic, elips, křivek, polygonů, oblastí a 3D těles. Zobrazené informace závisí na typu vybraného objektu:
- Kružnice. Zobrazí údaje o ploše a obvodu.
- Elipsy, uzavřené křivky, polygony, rovinné uzavřené spline křivky a oblasti. Zobrazí informace o ploše a obvodu. U širokých křivek je tato oblast definovaná středem nebo šířkou.
- Otevřené objekty (otevřené spline a otevřené křivky). Zobrazí plochu a délku; plocha je vypočítána, jako by začátek a konec spojovala úsečka.
- 3D tělesa aplikace AutoCAD. Zobrazí se celková plocha 3D objektu.

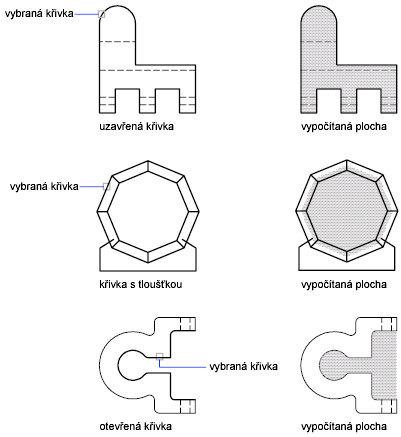

Příklad: Výpočet různých ploch
Výpočet kombinovaných ploch
Celkovou plochu několika oblastí lze vypočítat určením bodů nebo výběrem objektů. Například celkovou plochu pokojů v půdorysu podlaží.
Lze odečíst plochy od jiných ploch. Ze sloučené oblasti lze při výpočtu odečíst více než jednu plochu. Pokud jste například vypočítali plochu půdorysu podlaží, lze odečíst plochu pokoje.
Pokud převedete uzavřené plochy do oblastí, můžete je přičítat nebo odečítat s cílem vytvořit složenou oblast a použít paletu Vlastnosti nebo příkaz VÝPIS k vyhledání potřebných informací.
Výpočet hmotových vlastností
Pomocí příkazu HMOTV je možné analyzovat u jak 2D oblastí, tak 3D těles vlastnosti hmoty včetně objemu, plochy, momentů setrvačnosti, těžiště atd. Výsledky výpočtů lze uložit do textového souboru.
