Objekt lze rozdělit (přerušit) do dvou objektů buď s mezerou mezi objekty nebo bez ní. Objekty lze také spojit za účelem vytvoření jednoho nebo více objektů.
Přerušení objektů

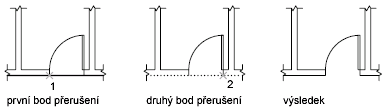

Příkazem PŘERUŠ vytvořte mezeru v objektu, čímž vzniknou dva objekty s mezerou mezi nimi. Příkaz PŘERUŠ se často používá k vytvoření mezery pro vložení bloku nebo textu.
Přerušení lze vytvořit ve většině geometrických objektů kromě: bloků, kót, multičar a oblastí. Alternativně je možné použít u těchto typů objektů příkaz ROZLOŽ a vytvořit přerušení v oddělené geometrii.
Chcete-li přerušit objekt, například úsečku, oblouk nebo otevřenou křivku v jednom bodě, aniž byste vytvořili mezeru, použijte místo toho příkaz PŘERUŠVBODĚ.
Spojení objektů
Příkaz SPOJ použijte ke spojení úseček, oblouků, eliptických oblouků, křivek, 3D křivek, křivek spline a šroubovic podle jejich koncových bodů do jednoho objektu.Výsledek operace spojení závisí na vybraných objektech. Typické aplikace zahrnují
- nahrazení dvou kolineárních úseček jednoduchou úsečkou;
- uzavření mezer v úsečce vyplývajících z přerušení;
- dokončení oblouku na kružnici nebo eliptického oblouku na elipsu; chcete-li zobrazit možnost Zavřít, vyberte jeden oblouk nebo eliptický oblouk;
- kombinaci několika dlouhých křivek v topografické mapě;
- spojení dvou křivek spline a ponechání bodu zalomení mezi nimi.
V obecných případech je výsledkem spojení objektů, které se dotýkají, avšak nejsou ve stejné rovině, 3D křivka nebo křivka spline.
