OBDÉLNÍK (příkaz)

Vytvoří pravoúhlou křivku.

Hledat

Vytvoří z určených parametrů, například body diagonálních rohů, kóty, plocha a typ rohů, uzavřenou obdélníkovou křivku.

Zobrazí se následující výzvy.

Aktuální nastavení: Otočení = 0

Určete první rohový bod nebo [Zkosení/zDvih/zAoblení/Tloušťka/šířKa]: Určete bod nebo zadejte volbu

Určete první rohový bod

Určuje roh obdélníku.

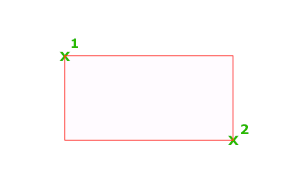

Druhý rohový bod

Vytvoří obdélník, ve kterém budou určené body tvořit protější rohy.

Oblast

Vytvoří obdélník o zadané ploše s využitím buď zadané délky nebo šířky. Jestliže je aktivní volba Zkosení nebo Zaoblení, zahrnuje plocha efekt zkosení nebo zaoblení na rozích obdélníku.

Kóty

Vytváří trojúhelník zadáním hodnot délky a šířky.

Otočení

Vytvoří obdélník o daném úhlu natočení.

Zkosení

Nastaví vzdálenosti zkosení pro obdélník.

Zdvih

Určuje hodnotu Z obdélníku. Výchozí hodnota je 0.0.

Poznámka: Tato hodnota bude výchozí hodnotou v aktivním výkresu, dokud nezadáte jinou hodnotu.

Zaoblení

Určuje poloměr zaoblení rohů obdélníku.

Tloušťka

Určuje vzdálenost, na kterou se strany obdélníku zdají být vysunuty. Výchozí hodnota je 0.

Poznámka: Tato hodnota bude výchozí hodnotou v aktivním výkresu, dokud nezadáte jinou hodnotu.

Šířka

Určuje tloušťku křivky obdélníka, který má být nakreslen.
