Vlastní uzly lze použít při manipulaci s geometrií reference dynamického bloku.
Přidáním parametru k definici dynamického bloku budou uživatelské uzly asociované s klíčovými body parametru automaticky přidány do bloku.
Počet uzlů můžete určit na všech parametrech kromě parametru zarovnání, který vždy zobrazí jeden uzel. Při výběru parametru v Editoru bloků vám vlastnost Počet uzlů na paletě Vlastnosti umožňuje vybrat počet uzlů, které chcete zobrazit. Parametry, které nejsou přiřazeny k žádné akci, uzly nezobrazí.
I když určíte, že parametr bude mít 0 uzlů, můžete referenci dynamického bloku stále upravovat na paletě Vlastnosti, pokud je blok pro toto zadání definován.

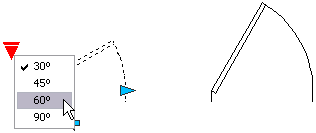

Pokud definice dynamického bloku obsahuje stavy viditelnosti nebo vyhledávací tabulku, můžete definovat blok tak, aby se zobrazil jen vyhledávací uzel. Po kliknutí na tento uzel na referenci bloku se zobrazí rozbalovací seznam. Jestliže vyberete položku ze seznamu, zobrazení reference bloku se může změnit.
Uzly budou automaticky přidány do klíčových bodů u parametrů. Polohu uzlu můžete změnit kdekoli v prostoru bloku, vzhledem k jeho asociovanému klíčovému bodu na parametru. Když změníte umístění uzlu, bude stále svázán s klíčovým bodem, s nímž je asociován. Klíčové body, které nejsou přiřazeny k žádné akci, uzly nezobrazí.
Typ parametru přidaného k definici dynamického bloku určuje typ uzlů přidaných k bloku.
Určete nápovědu na uzlech
Všechny parametry dynamického bloku s výjimkou základního bodu a trasy mají jedno nebo více polí popisu.
|
Parametr |
Popis |
|---|---|
|
Bod |
Popis umístění |
|
Přímé |
Popis vzdálenosti |
|
Polární |
Popis vzdálenosti, popis úhlu |
|
XY |
Popis horizontální vzdálenosti, popis vertikální vzdálenosti |
|
Otočení |
Popis úhlu |
|
Překlopení |
Popis překlopení |
|
Viditelnost |
Popis viditelnosti |
|
Vyhledávání |
Popis vyhledávání |
|
Vyrovnání |
Nastavení na „Zarovnání bloku k objektu“ |
|
Základní bod |
Nevyžaduje se žádná zvláštní nápověda |
Určete v dynamických blocích cyklické procházení při vkládání
Uzly v dynamických blocích mají vlastnost s názvem Cyklické procházení, která umožňuje nastavit uzel jako potenciální bod pro vložení bloku. Při vkládání reference dynamického bloku do výkresu lze klepnutím na klávesu CTRL cyklicky procházet dostupné uzly a vybrat ten uzel, který se použije jako bod vložení.
