O revizních obláčcích

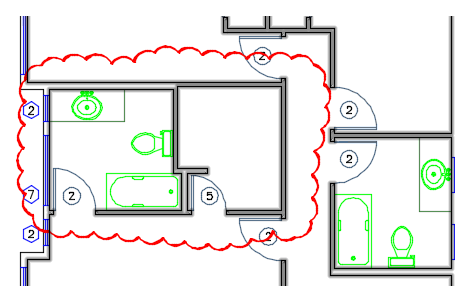

Revizní obláčky jsou uzavřené křivky, které vytvářejí objekty ve tvaru obláčku skládající se z obloukových segmentů.

Pokud kontrolujete nebo připomínkujete výkresy, můžete pomocí funkce revizního obláčku upozornit na části jednotlivých výkresů.

Vytvoření revizních obláčků

Revizní obláčky můžete vytvářet pohybem myši nebo je možné na revizní obláčky převést objekty, například kružnici, elipsu, uzavřenou křivku nebo uzavřenou křivku spline. K dispozici je styl, díky němuž se revizní obláček bude podobat kaligrafii.

Pomocí systémové proměnné REVCLOUDARCVARIANCE můžete určit, zda se mají oblouky v každém revizním obláčku vytvářet s proměnnými nebo jednotnými délkami tětiv.

Úprava revizních obláčků s uzly

Revizní obláčky nabízejí specifické možnosti, pokud umístíte kurzor nad uzel na vybraném revizním obláčku. Možnosti se mění v závislosti na umístění uzlu a nastavení systémové proměnné REVCLOUDGRIPS. Pokud je systémová proměnná REVCLOUDGRIPS vypnutá, můžete pomocí uzlů upravovat jednotlivé délky oblouků a tětiv v revizním obláčku. V opačném případě uzly zobrazují možnosti k přidání nebo odebrání vrcholu a protažení revizního obláčku nebo jeho vrcholu.

Změna velikosti oblouků

Pomocí možnosti Délka oblouku příkazu ROBLÁČEK můžete určit přibližné délky tětiv oblouků v revizním obláčku. Přibližné délky tětiv pro vybrané revizní obláčky můžete upravit z místní nabídky, z palety Vlastnosti, když je vybrán revizní obláček, nebo přímo pomocí příkazu VLASTREVOBLÁČKU.
