Vytvoření staniční kóty

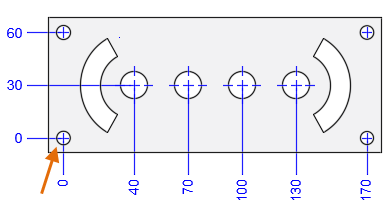

Staniční kóty měří kolmou vzdálenost od počátečního bodu, neboli vztažné roviny k prvku, například otvoru v součásti. Vztažná rovina je určena aktuálním umístěním počátku USS.

1. Přesuňte počátek USS na vztažnou rovinu.
2. Klikněte na kartu Poznámka panel Kóty Kóta. Hledat
3. Na příkazovém řádku zadejte písmeno s (Staniční).
4. Pokud nechcete mít v odkazových čarách staniční kóty lomené čáry, zapněte režim Orto [F8].
5. Určete bod pro umístění funkce.
6. Určete koncový bod odkazové čáry.
   Poznámka: Můžete také zadat vztažnou rovinu Xnebo Y, která určí orientaci kóty a jejího textu.

   Polární trasování lze používat k zarovnání textu staničních kót.
