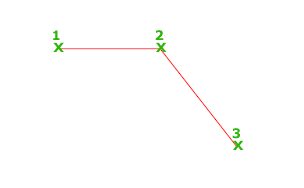

Vytvoří řadu po sobě jdoucích přímkových segmentů. Každý segment je přímkový objekt, který je možno upravovat samostatně.
Hledat
Zobrazí se následující výzvy.
- Určete první bod
- Nastaví počáteční bod úsečky. Klikněte na umístění bodu. Pokud jsou uchopení objektu nebo krok rastru zapnuty, budou body umístěny přesně. Můžete také zadat souřadnice. Pokud místo toho stisknete ve výzvě klávesu Enter, začne nová čára od koncového bodu naposledy vytvořené úsečky, křivky nebo oblouku. Jestliže je naposledy vytvořený objekt obloukem, jeho koncový bod definuje počáteční bod úsečky. Úsečka je tečná k oblouku.
- Určete další bod

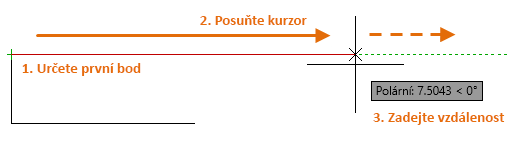

- Určuje koncový bod segmentu úsečky. Trasování uchopení objektu a polární trasování můžete používat společně s přímým zadáním vzdálenosti.
Použití konkrétní souřadnice
- Pokud je dynamické zadání zapnuto: Zadejte znak # následovaný hodnotou X, čárkou a hodnotou Y, například #4.0,6.75.
- Pokud je dynamické zadávání vypnuto: Zadejte hodnotu X, čárku a hodnotu Y, například 4.0,6.75.
Poznámka: Pokud je dynamické zadání zapnuto, jsou jako výchozí použity relativní souřadnice. Pokud je dynamické zadání vypnuto, jsou jako výchozí použity absolutní souřadnice. Dynamické zadání zapnete nebo vypnete stisknutím klávesy F12.Použití relativních souřadnic
Relativní souřadnice určuje vzdálenost a směr od předchozí souřadnice.
- Pokud je dynamické zadání zapnuto: Zadejte hodnotu X, čárku a hodnotu Y, například 4.0,6.75.
- Pokud je dynamické zadání vypnuto: Zadejte znak @ následovaný hodnotou X, čárkou a hodnotou Y, například @4.0,6.75.

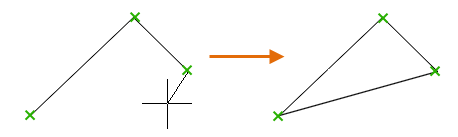

- Uzavři
- Spojí první segment s posledním.
- Zpět
-
Smaže poslední segment z řady úseček.
